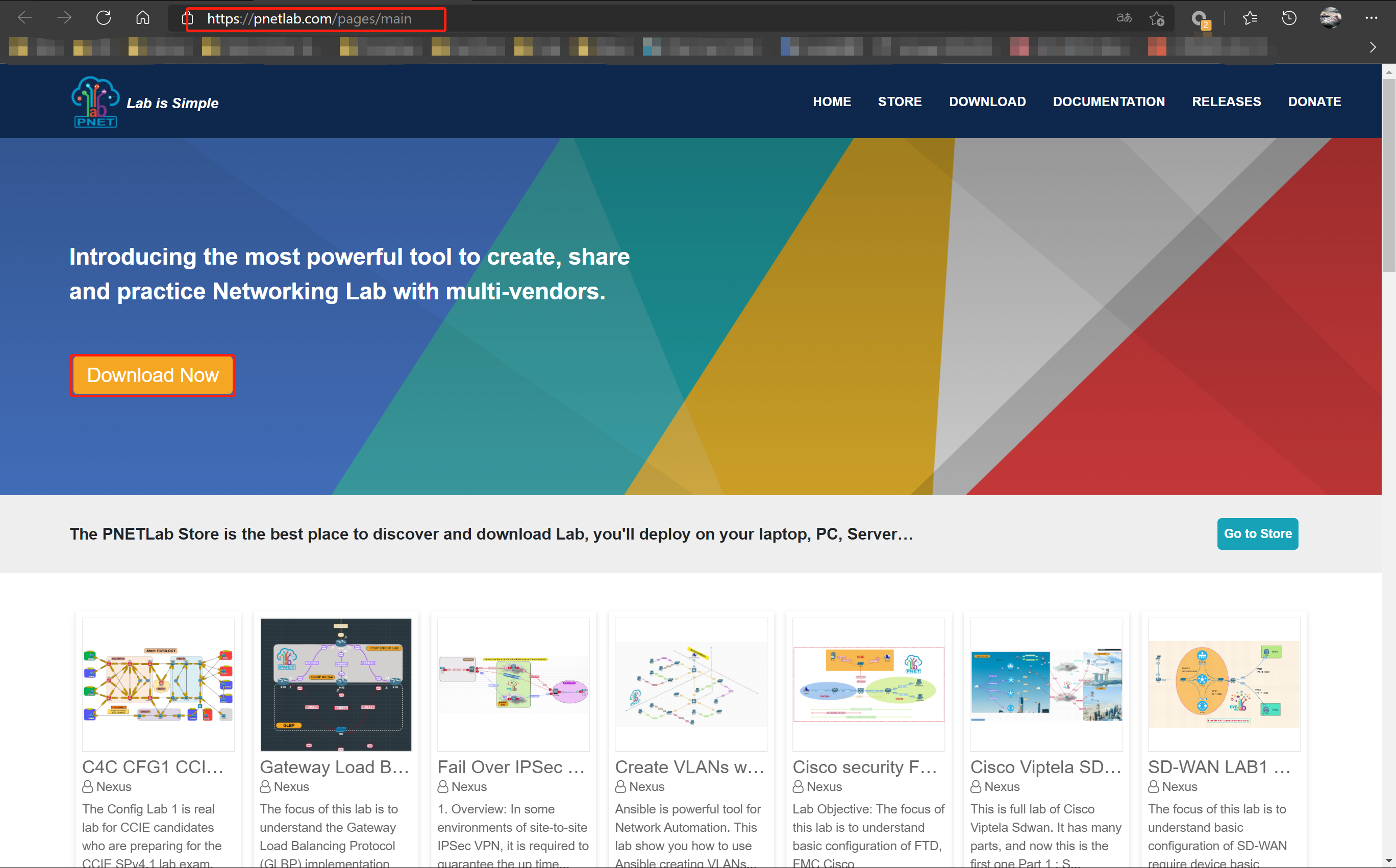

一、PNETlab简介 此模拟器与EVE非常相似，并且相比EVE更美观更强大，涵盖了很多组件 可以模拟各种网络设备比如cisco、juniper、VMware等厂商设备 支持各种Windows、Ubuntu、Centos、Macos等主机操作系统 同时可运行zabbix、openstack等监控/云计算操作系统 可以和wireshark、VMware协同工作的能力，提升虚拟网络的仿真程度 可以运行IOL（Cisco IOS on Linux）、Dynamips、Quem等镜像 支持在线实验拓扑下载使用，不必在为寻找实验拓扑而烦恼 二、PNETlab部署 部署前准备工作 1.1官网下载PNETLAB镜像：https://pnetlab.com/pages/download
1.2官网下载实验需要用到的插件（EVE-NG-Win-Client-Pack-2.0.exe）：https://mega.nz/#!V50gUCQY!ysvjljJrulRT0De96BhIXCEnP2uDkE-zWr7Kyyml3ds * 这个插件必须安装，否则将不能使用Wireshark、CRT等工具 * 该插件同eve所使用的插件一致

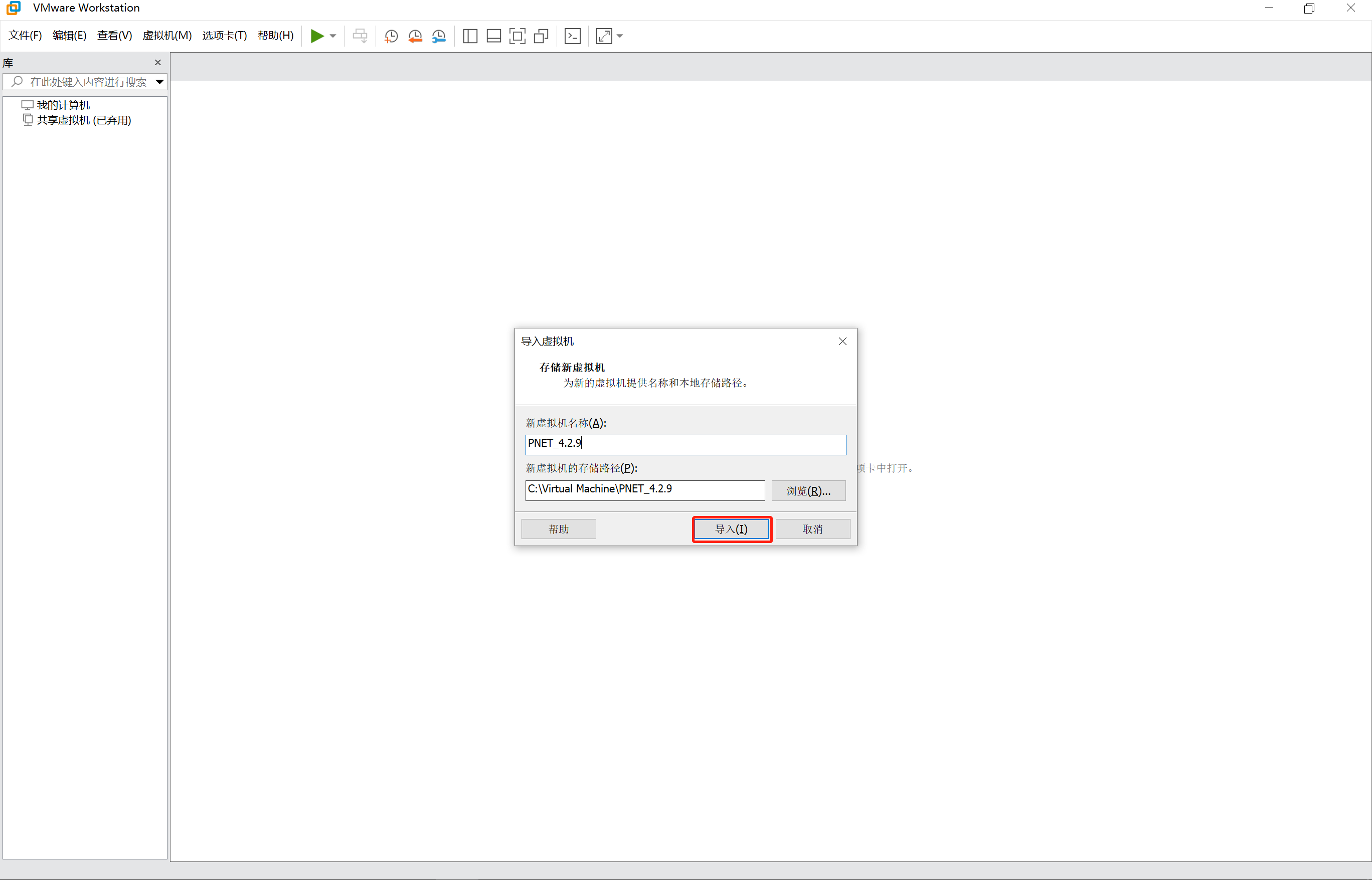

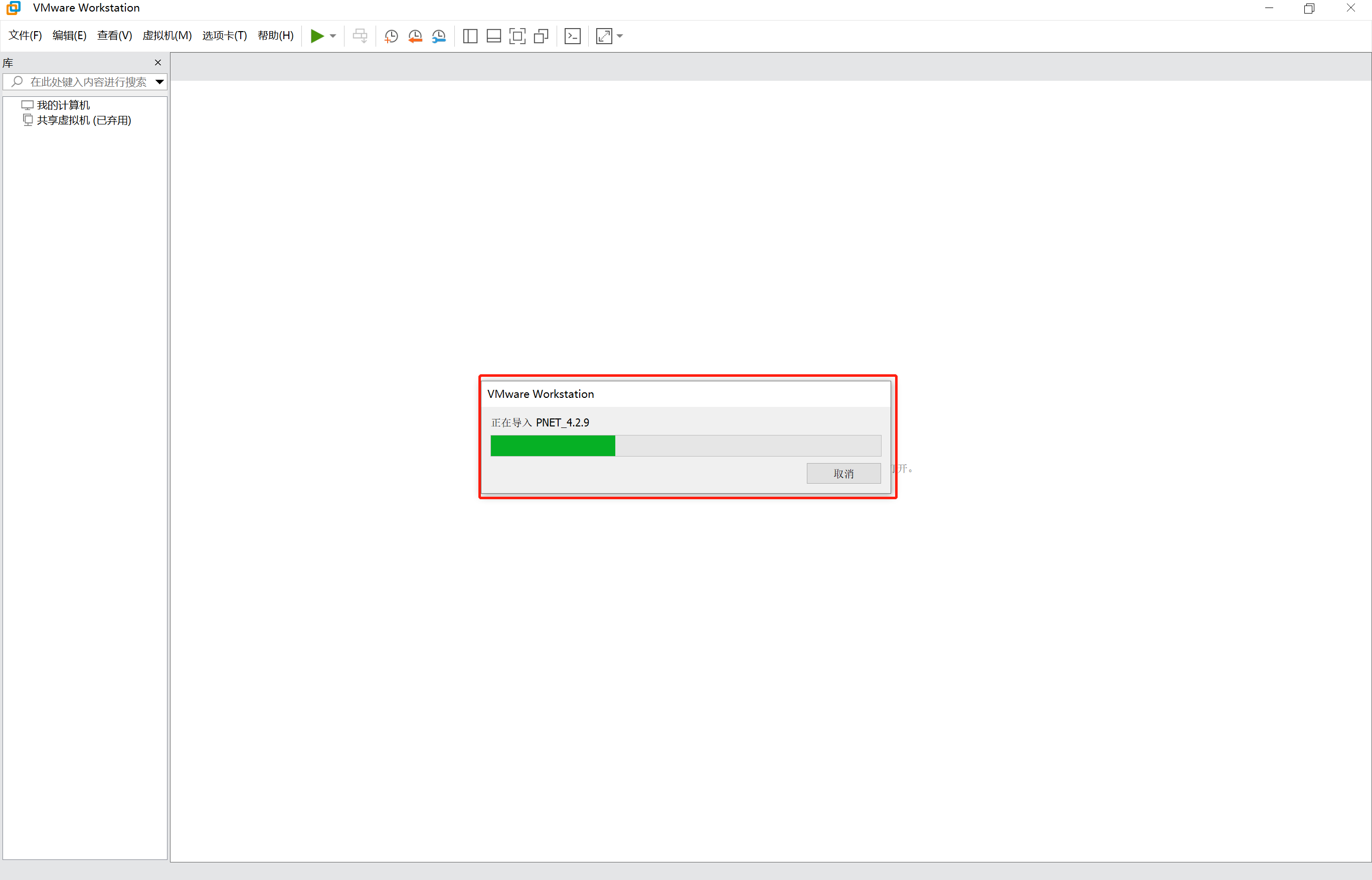

1.3Vmware Workstation 16安装 PNETlab使用OVA导入Vmware Workstation中使用 2.开始部署 2.1导入刚刚下载好的OVA虚拟机文件

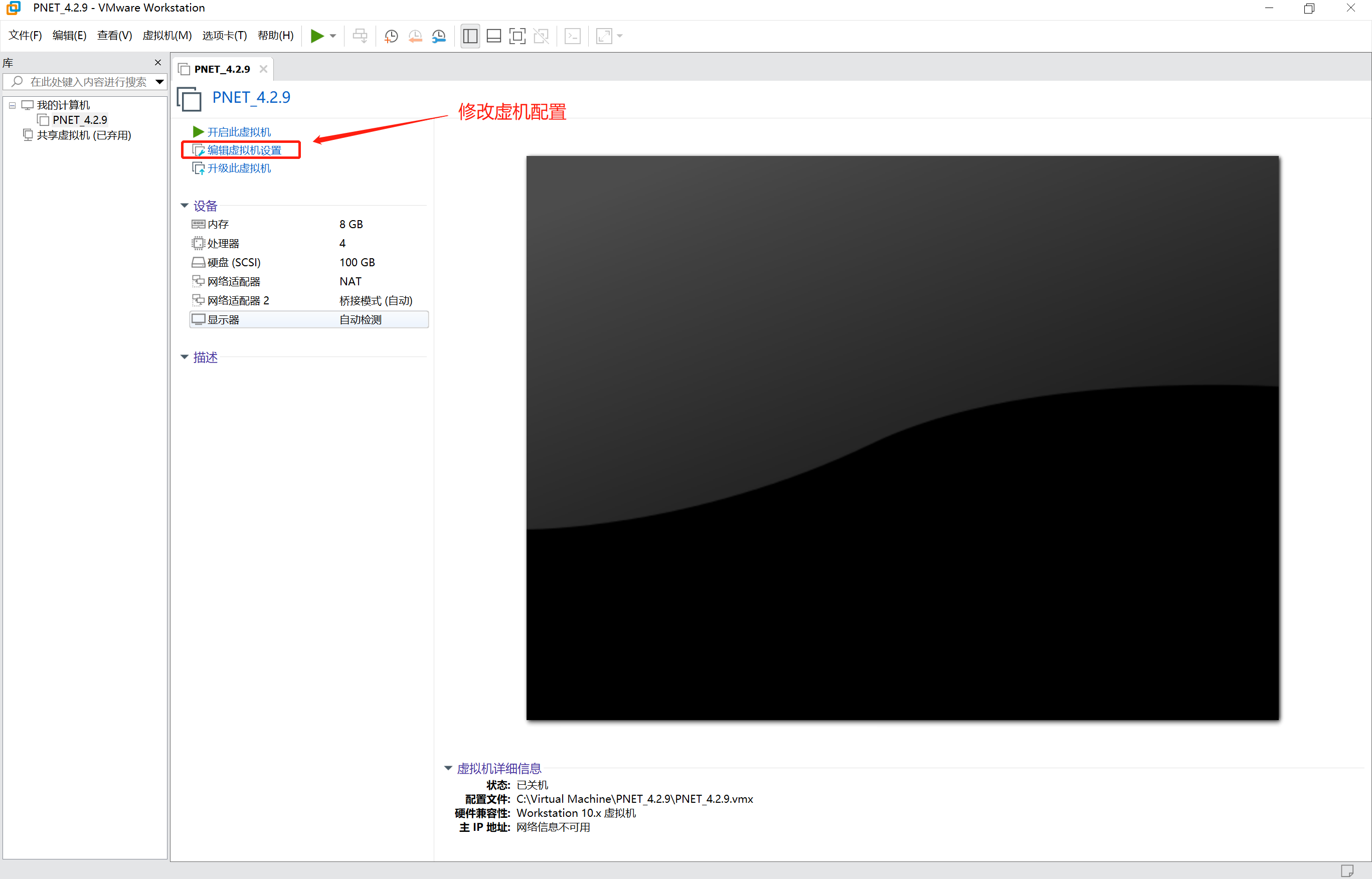

2.2导入完成后修改虚机配置

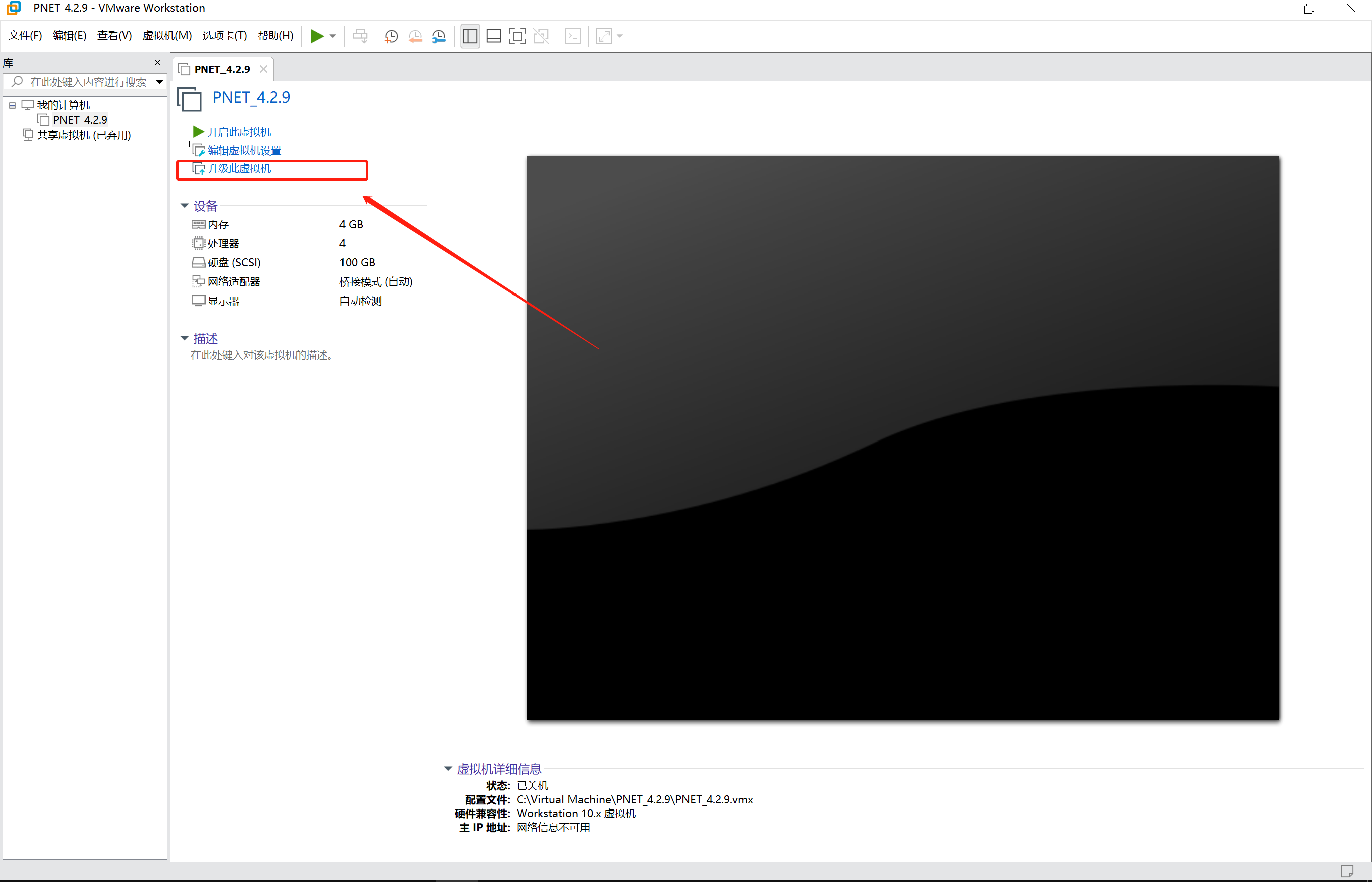

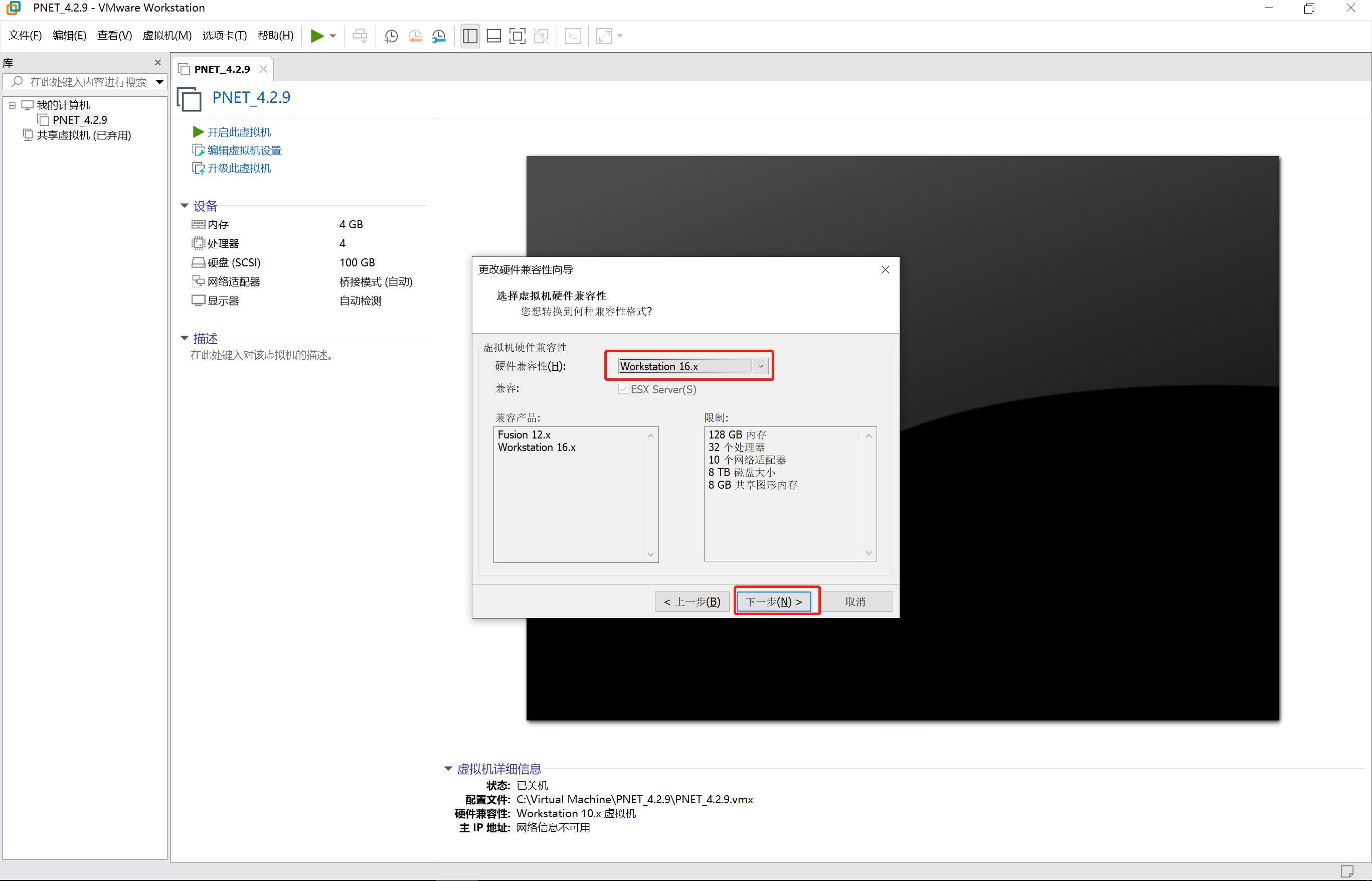

2.3由于Vmware Workstation版本较高，以防运行的时候出现问题，我们升级刚刚导入的虚拟机

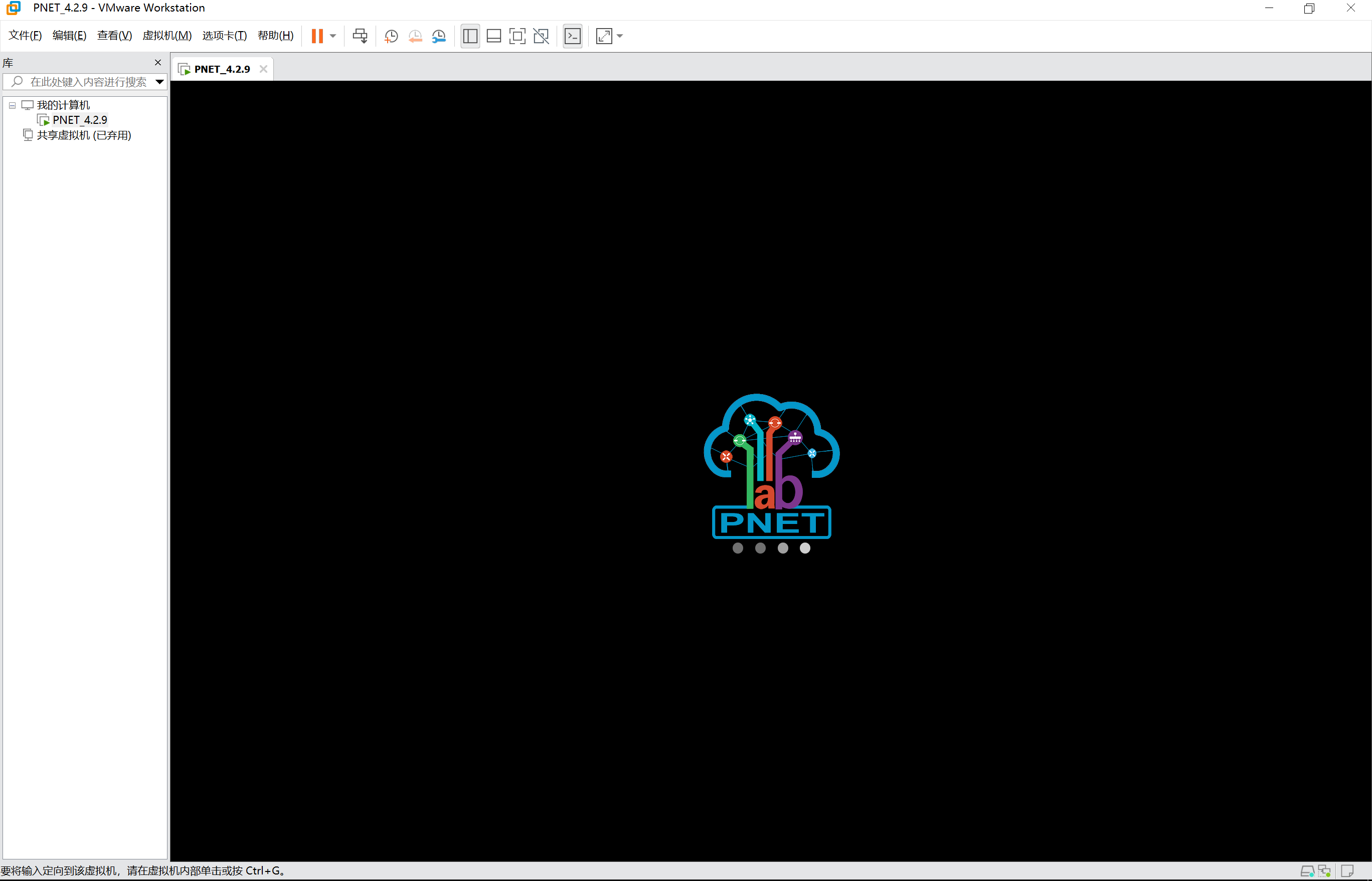

2.4升级完成后开启虚拟机

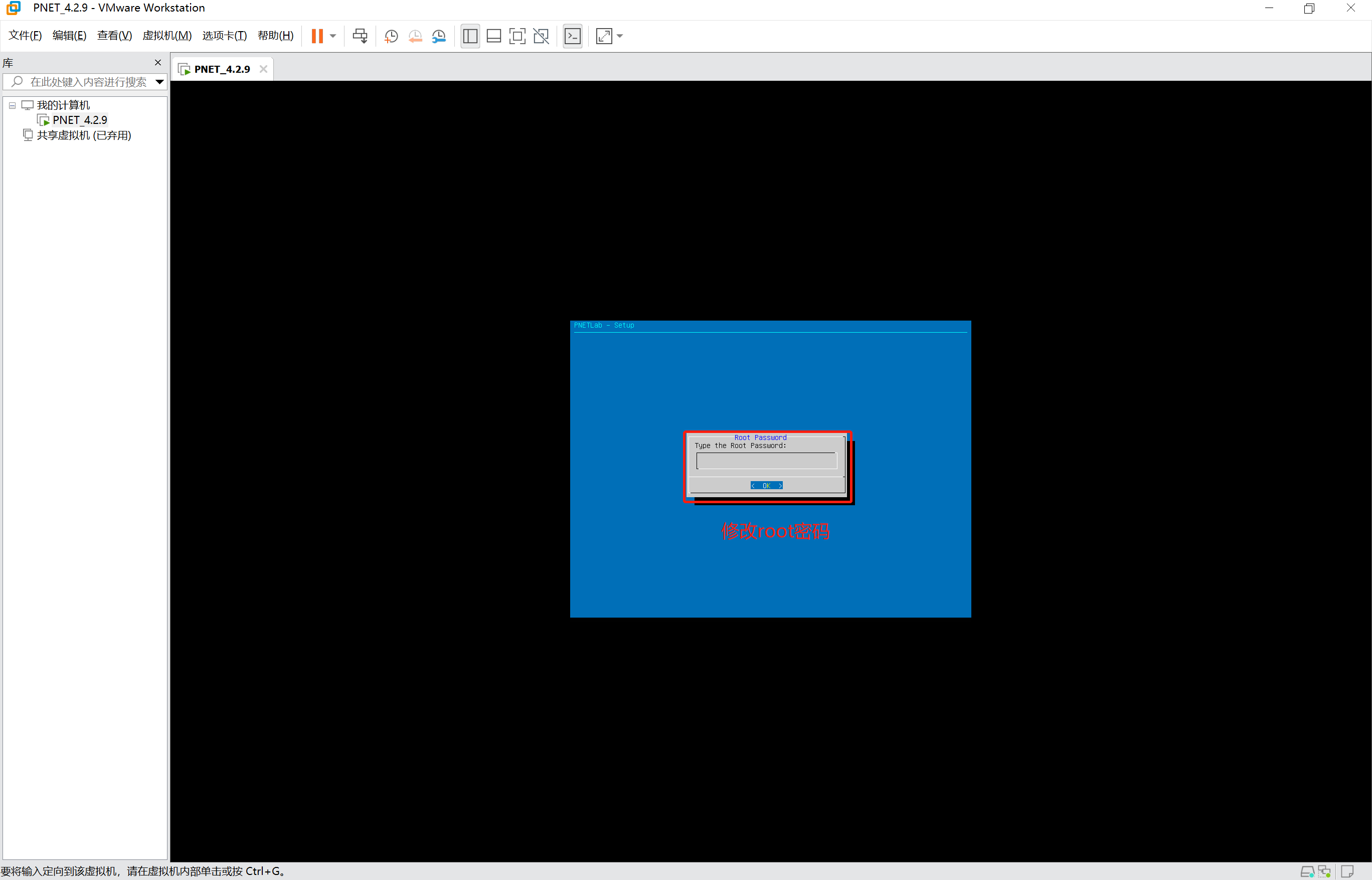

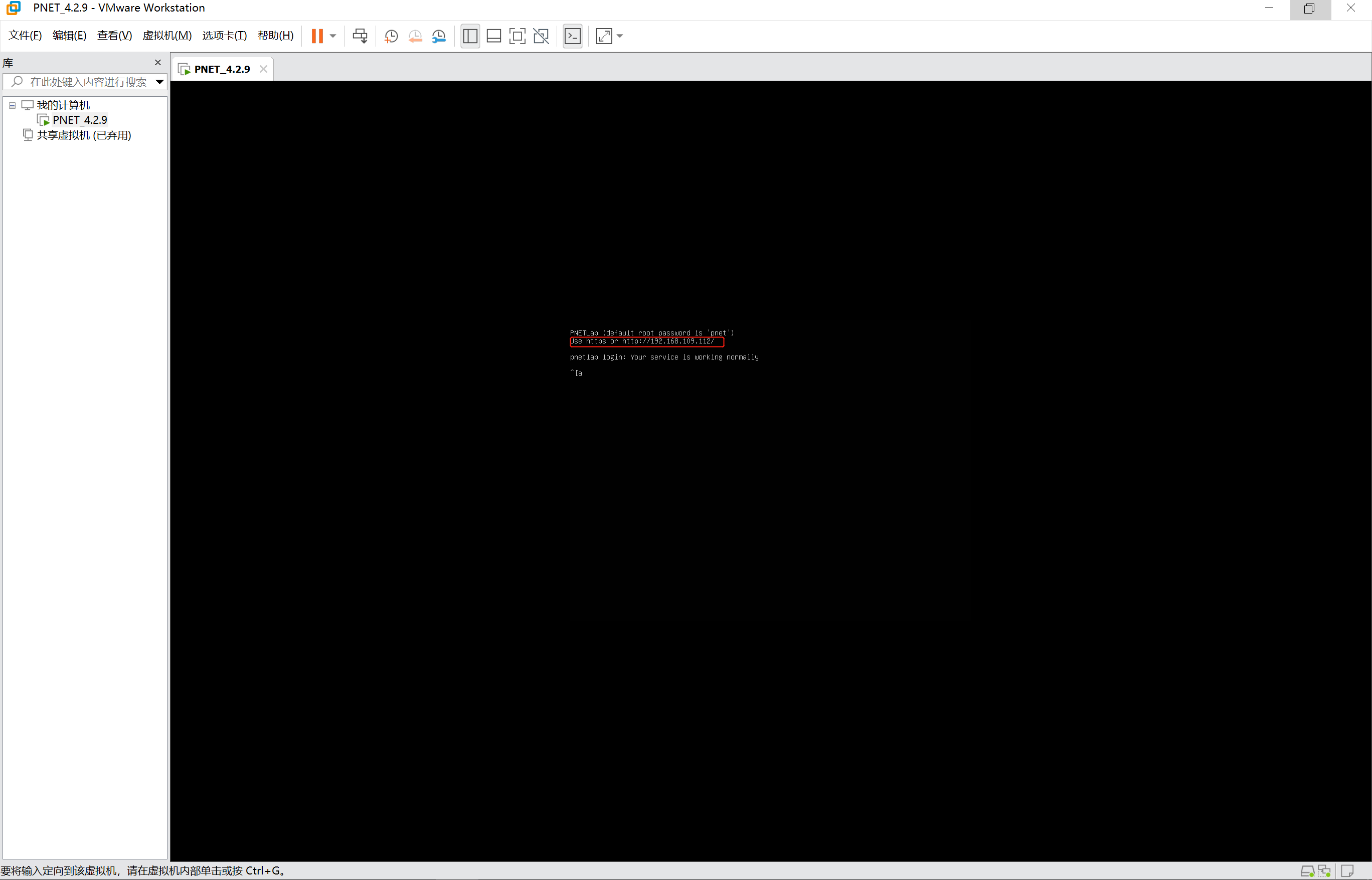

2.5登录PNETlab（默认用户名：root 密码：pnet） 2.5.1成功登陆后需要进行一些设置 2.5.1.1修改root密码 2.5.1.2NTP设置（这边可以回车跳过） 2.5.1.3网络连接设置（可以选择DHCP或者手工静态IP地址）

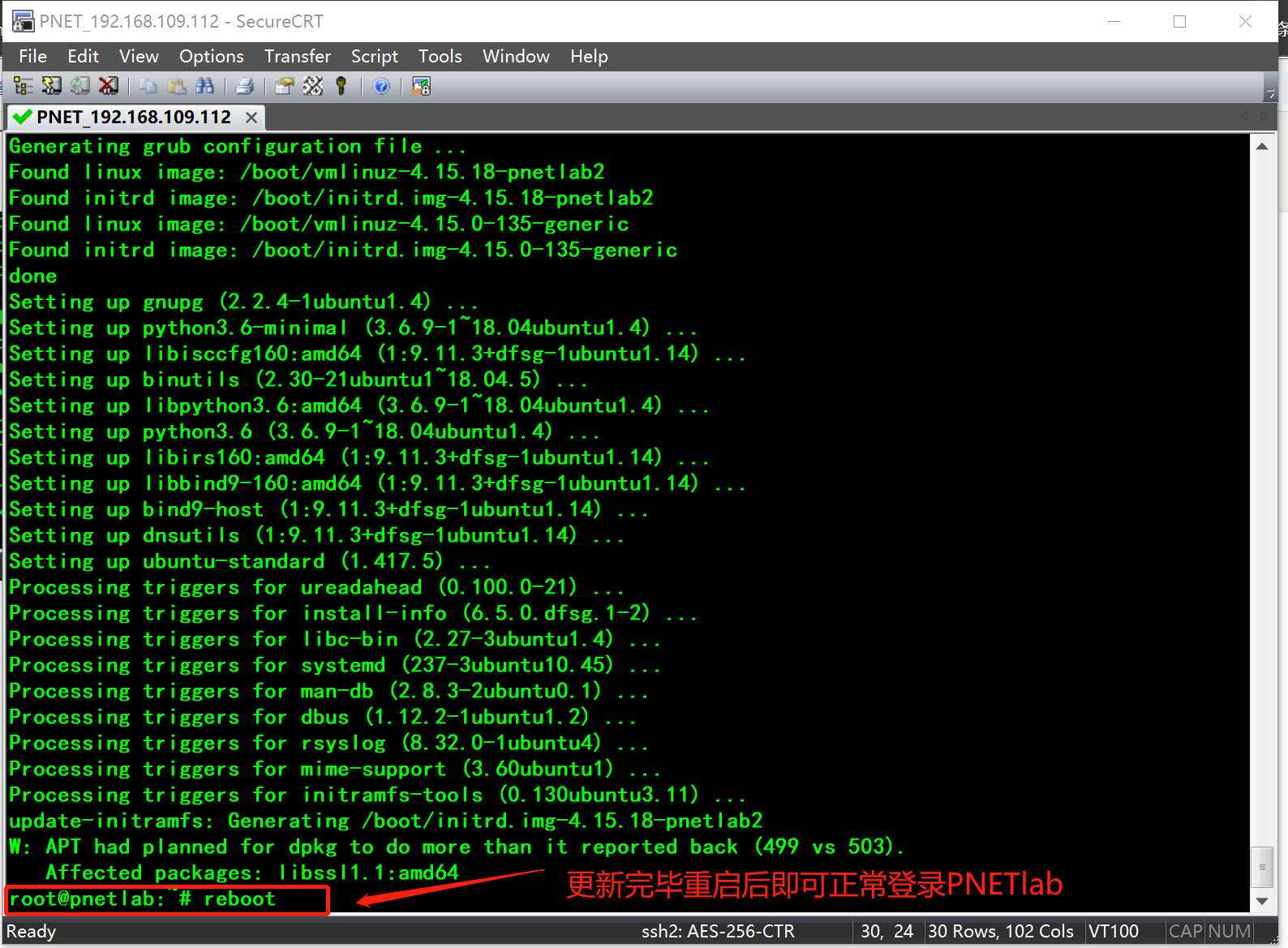

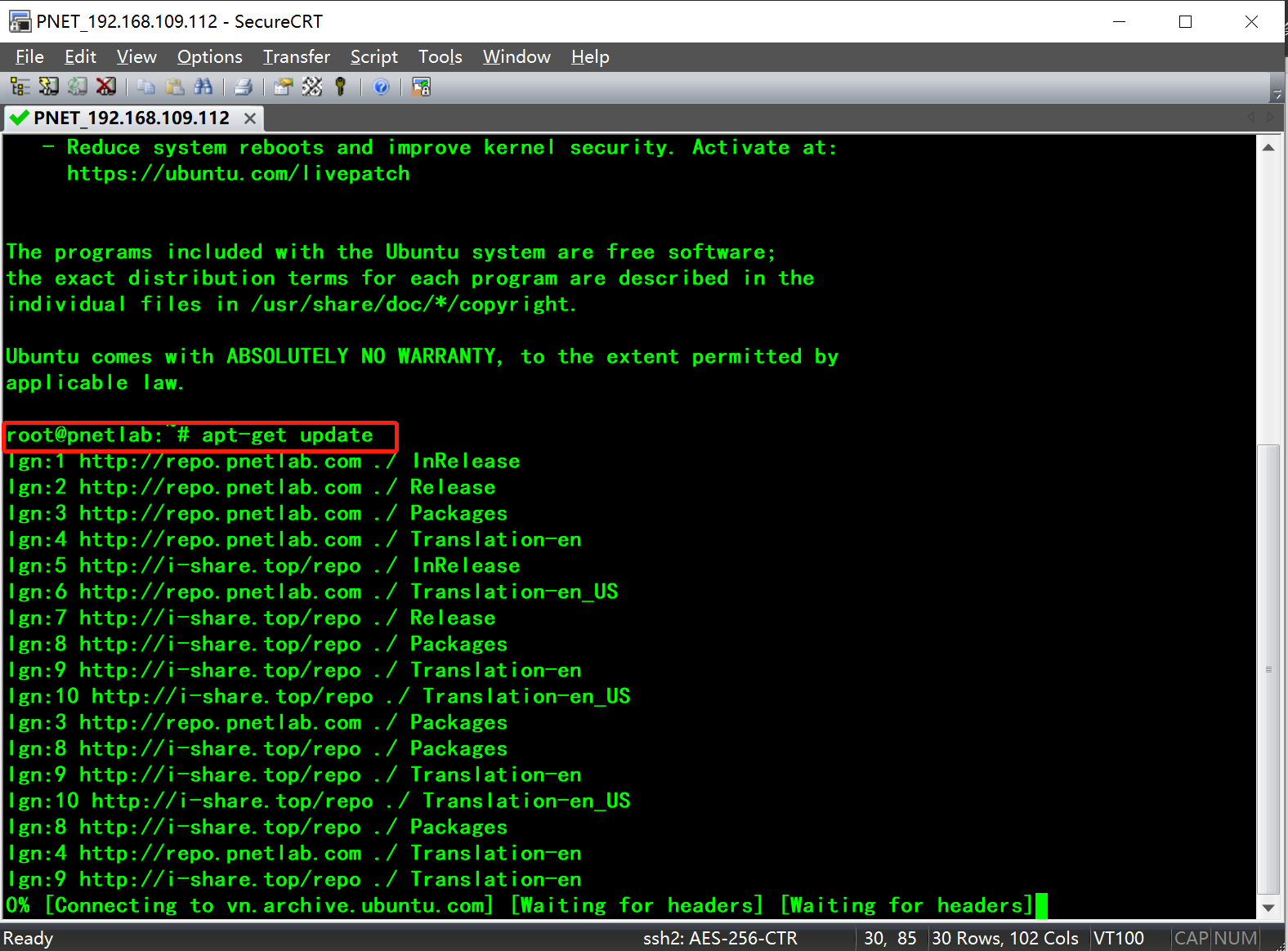

2.6设置完成后我们使用SSH登录对系统进行升级
apt-get update
//更新列表

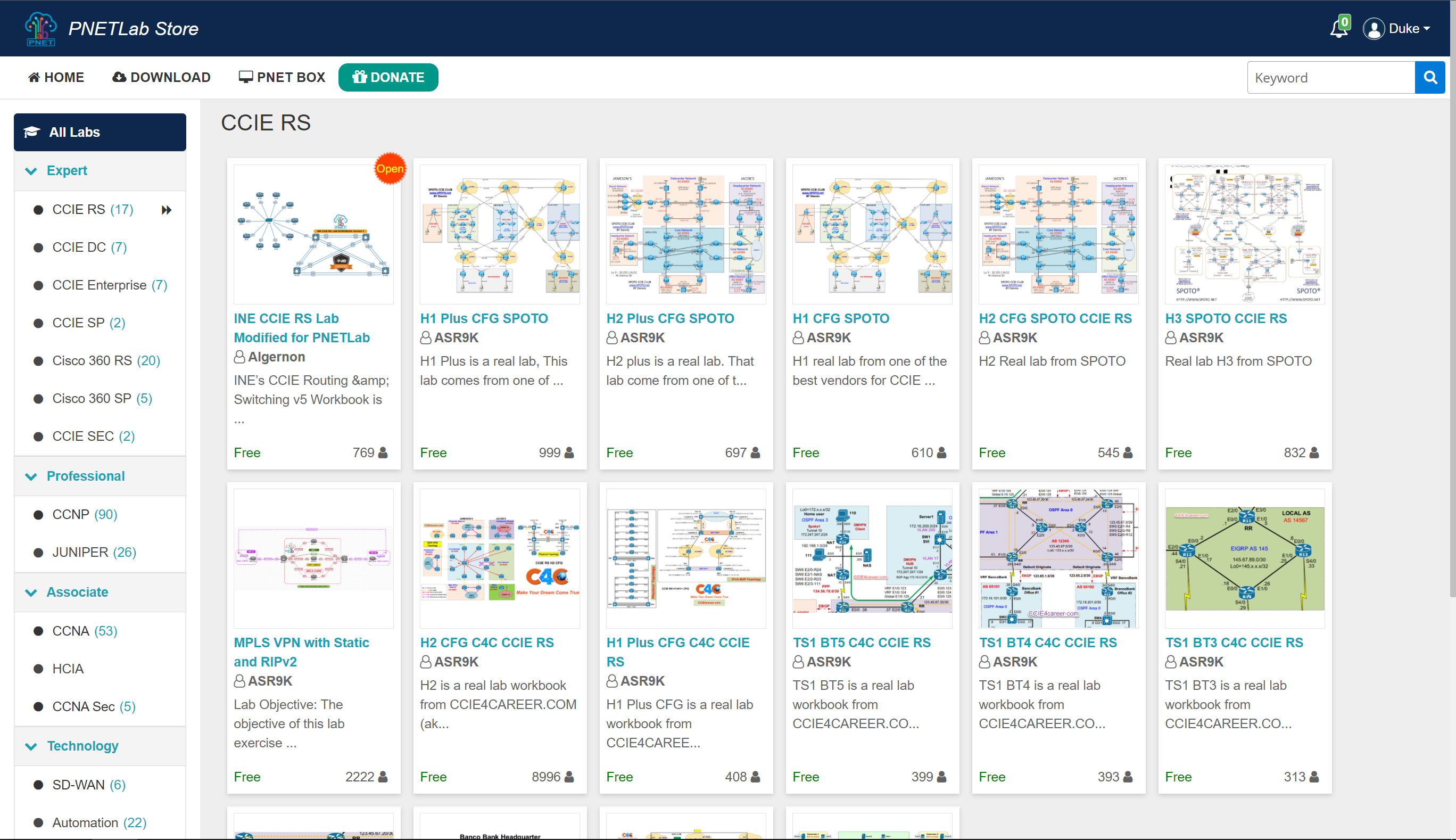

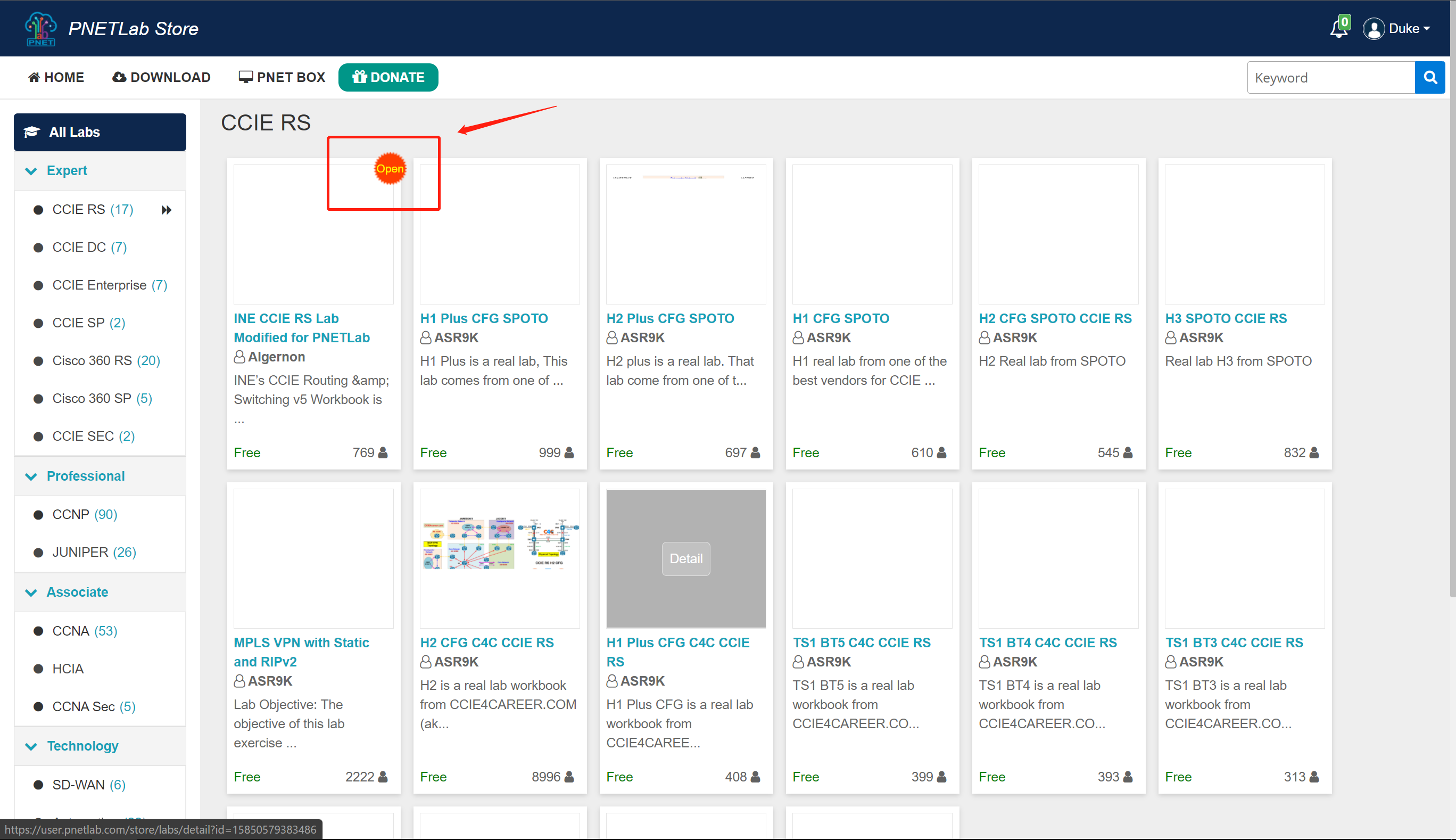

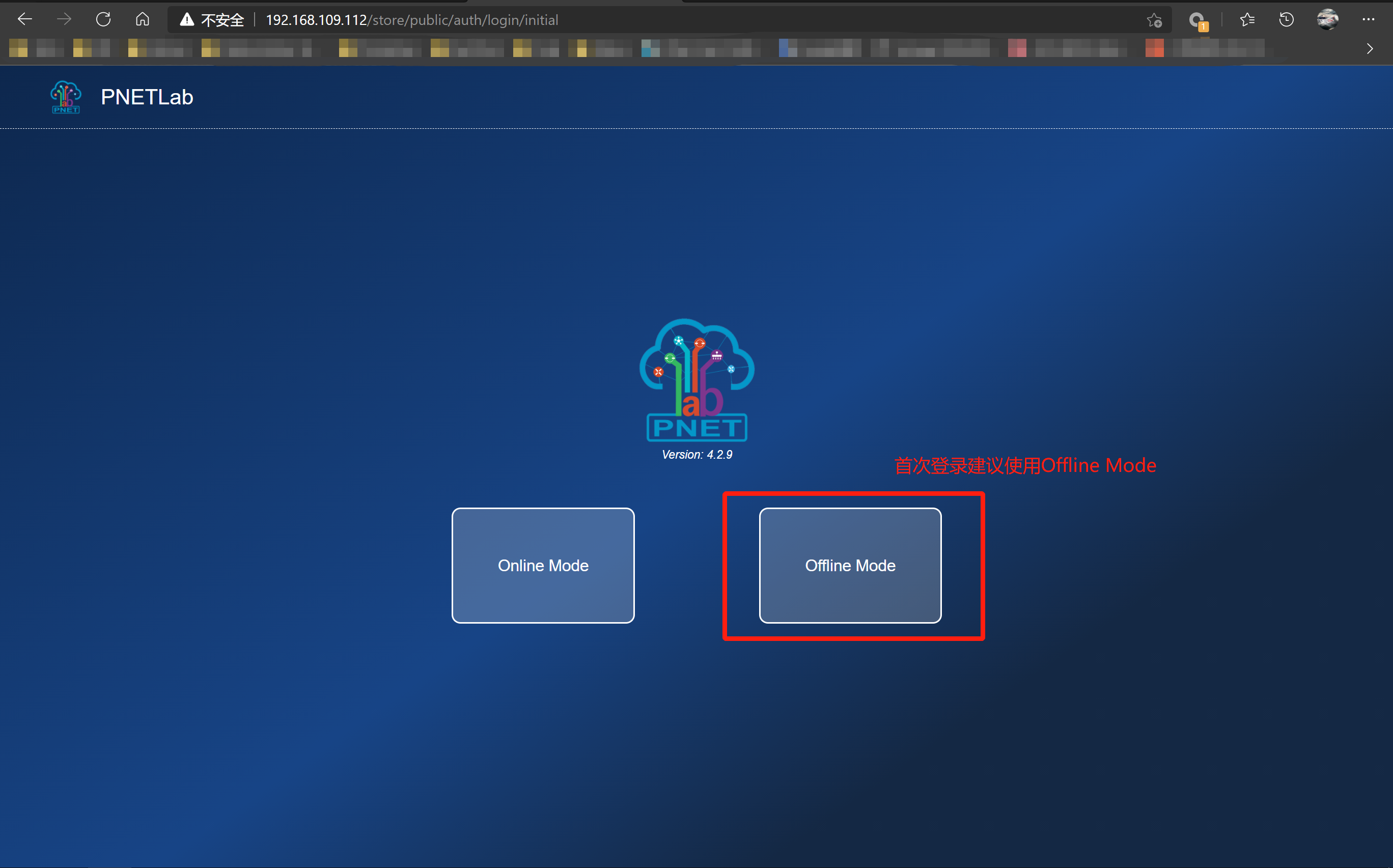

三、登录PNETlab 浏览器打开：（建议浏览器用新版微软EDGE、Google Chome、火狐） PNETlab登录方式有本地登录及在线登录两种，两者区别在于：本地登录只能使用Open标识的实验模板，而在线登录则可以使用所有实验模板

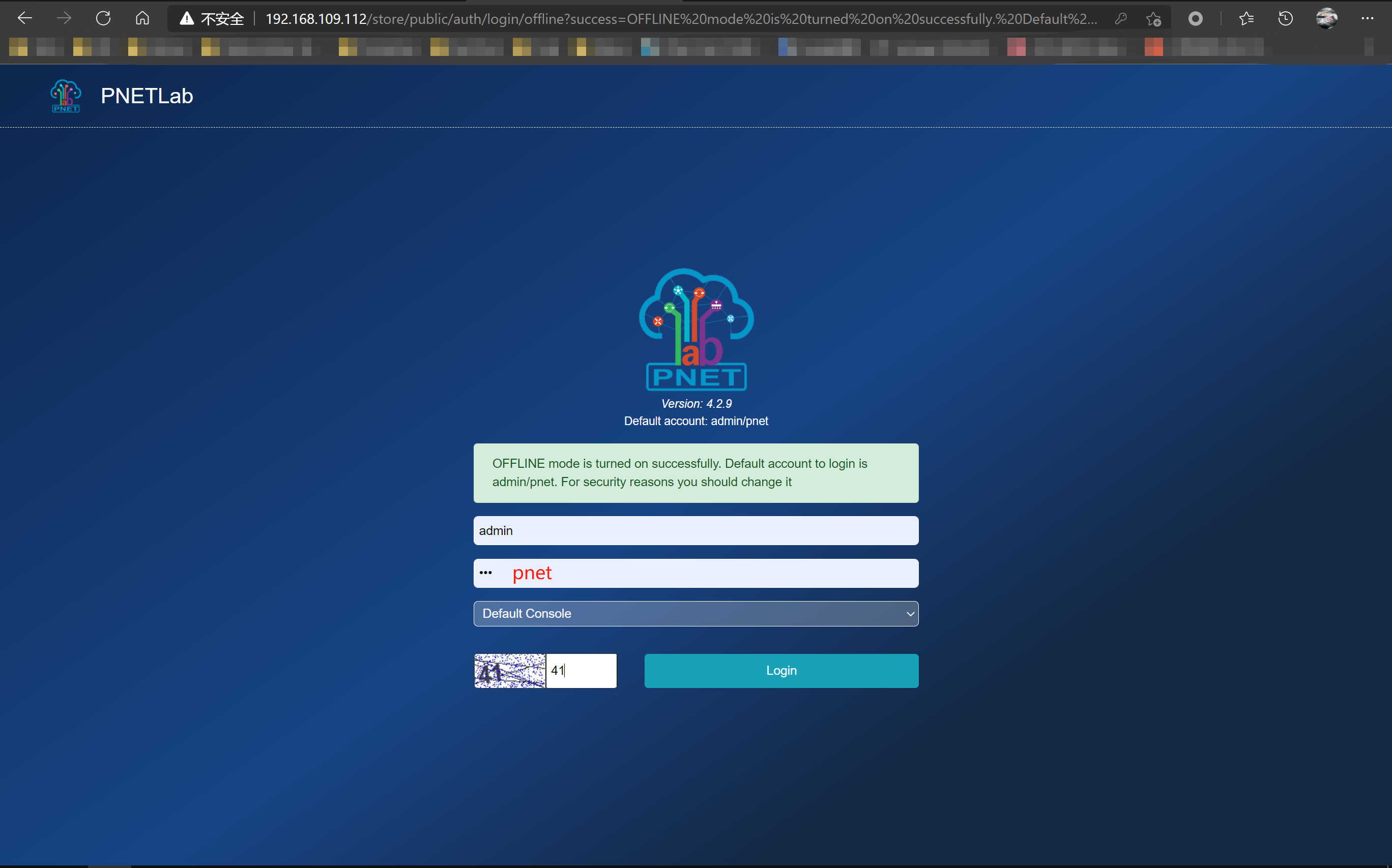

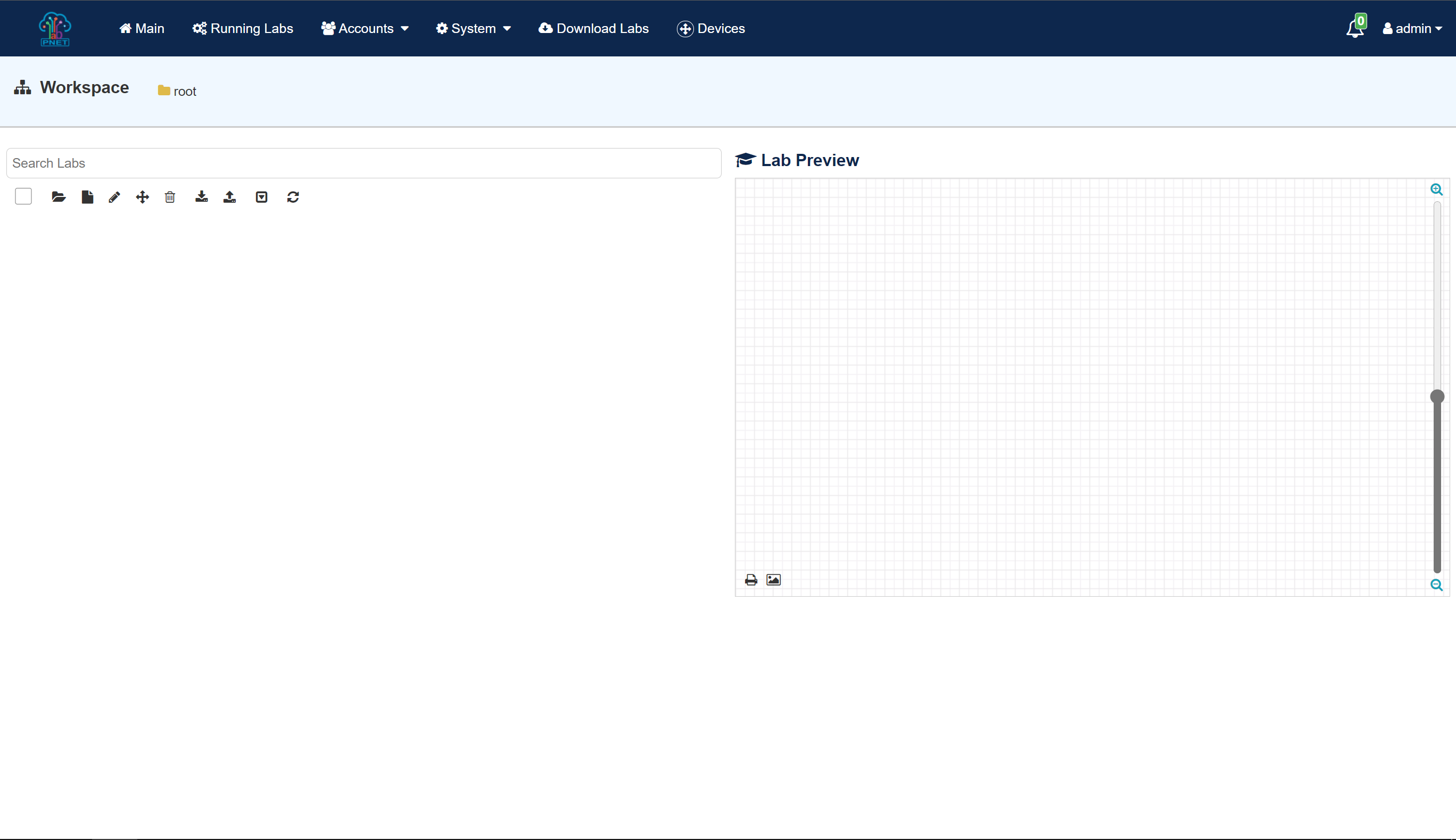

1：本地登录 默认账号：admin 密码：pnet

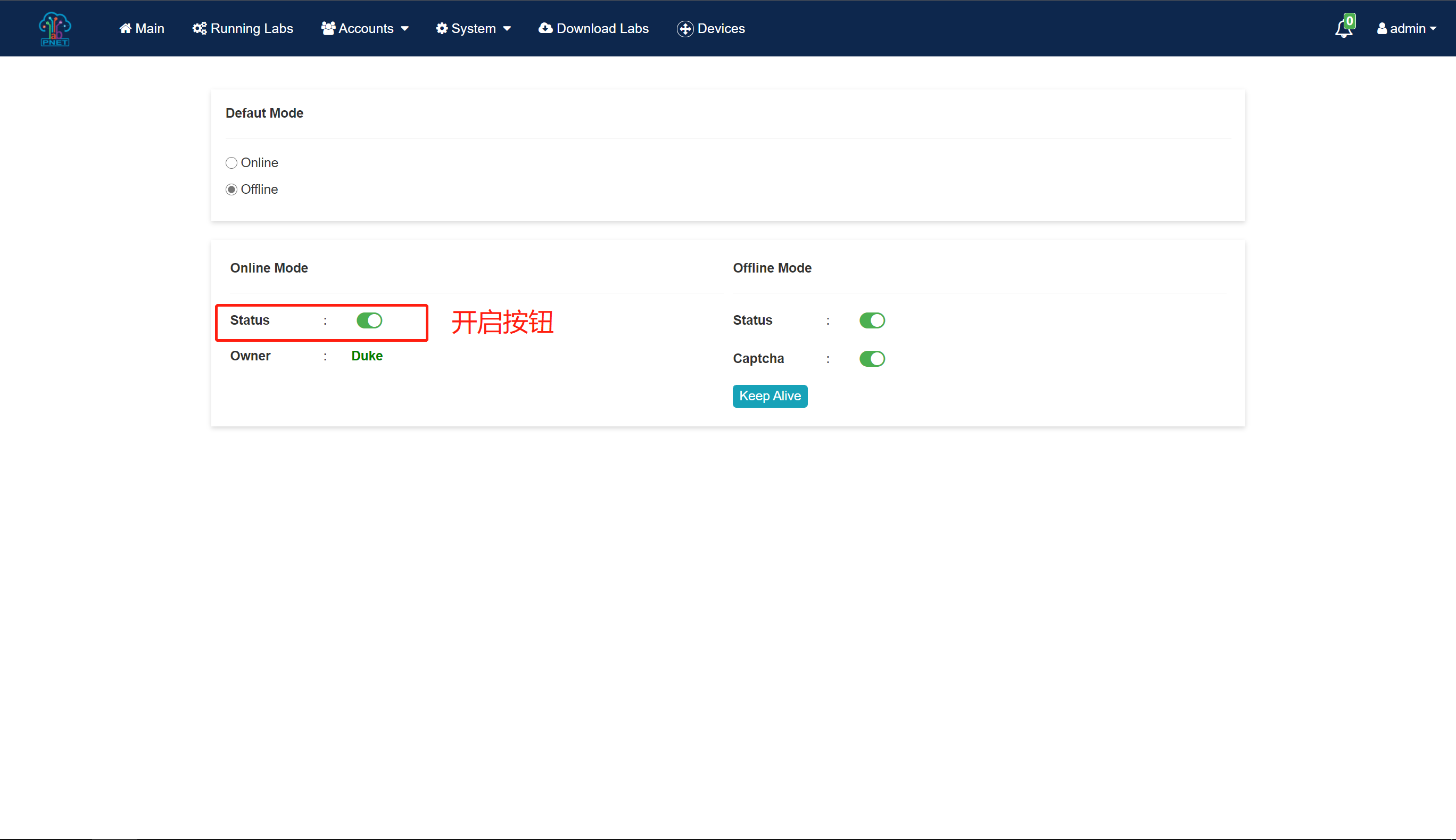

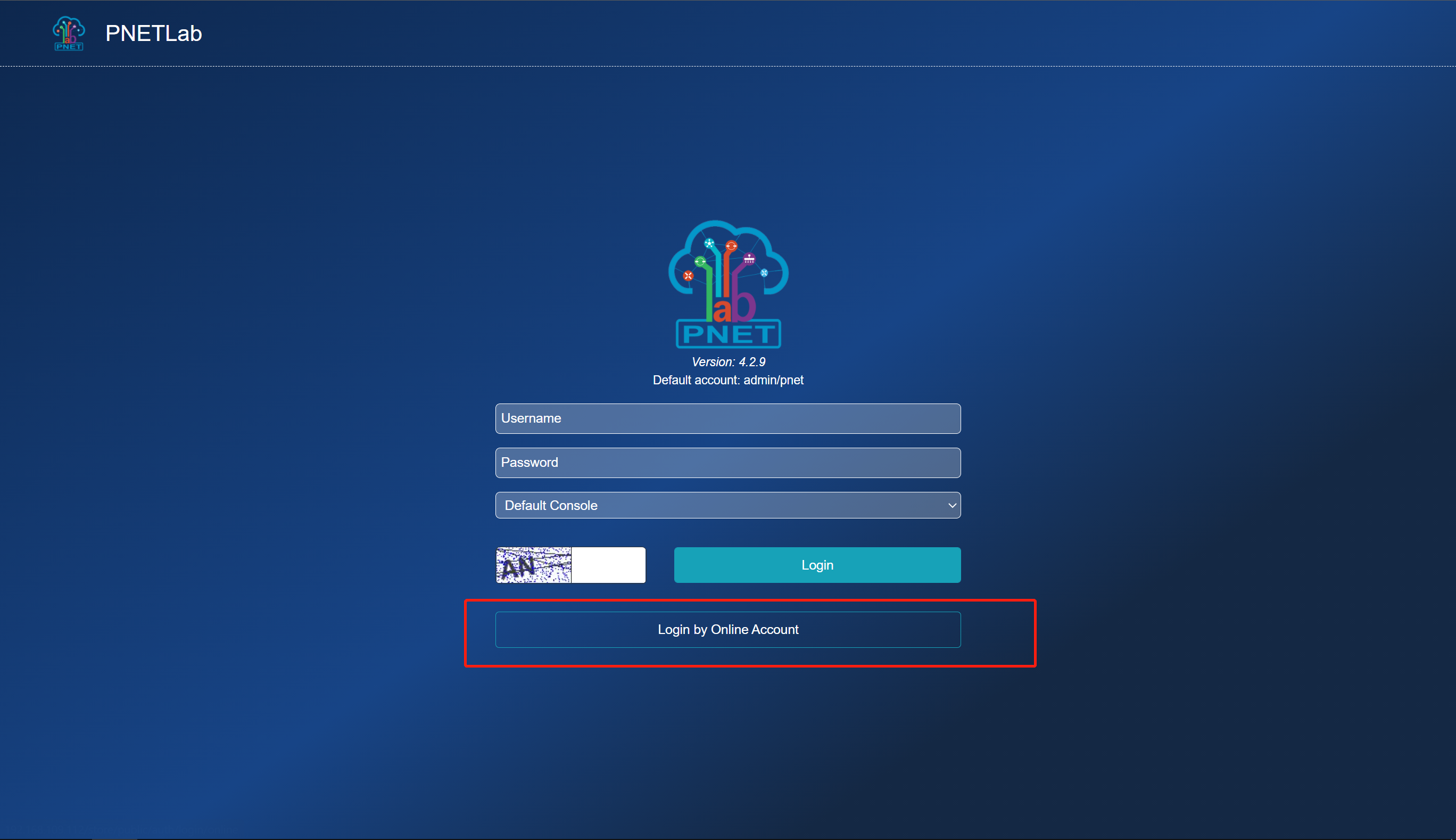

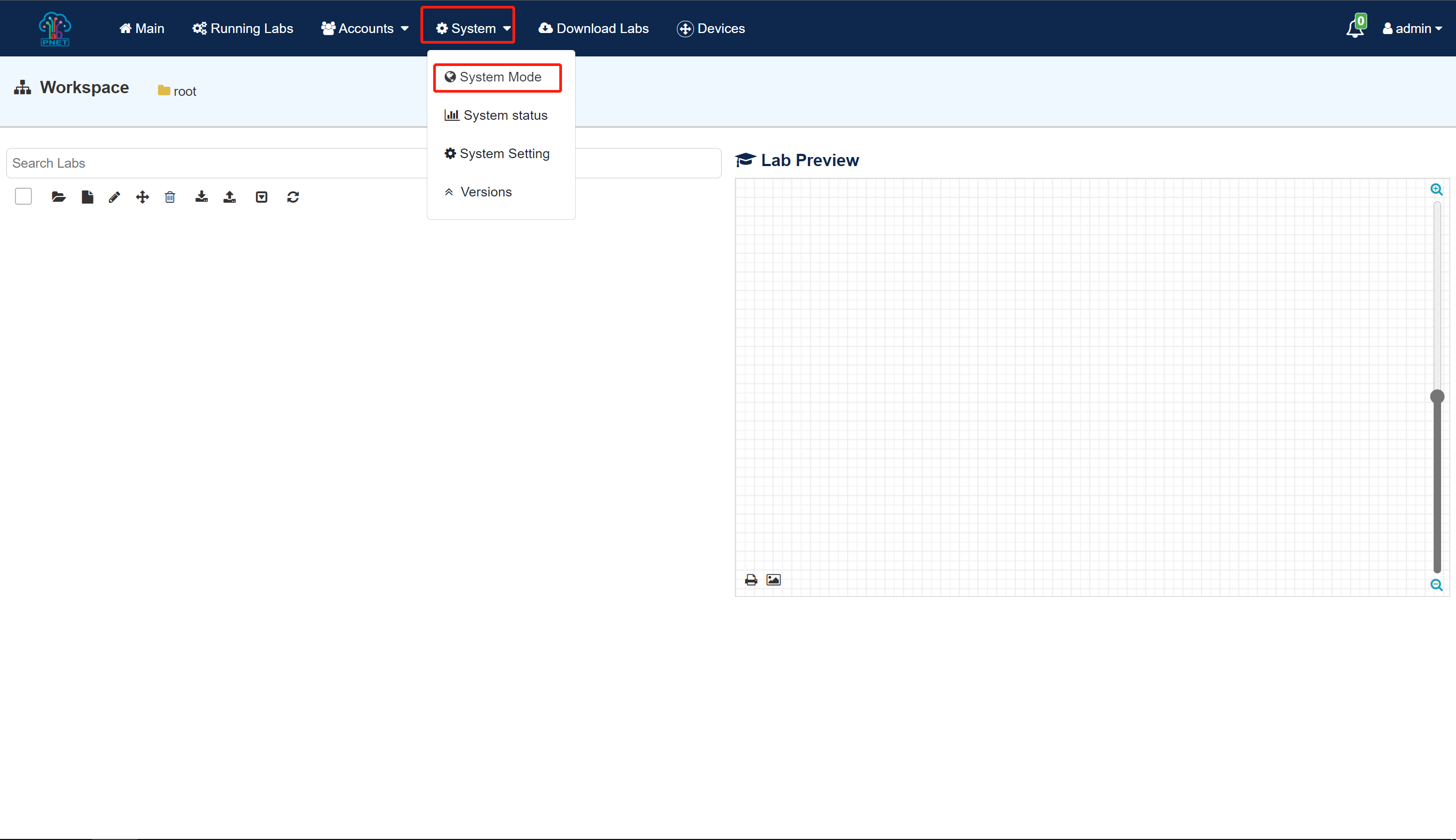

2：在线登录 账号密码需要注册 首次登录以本地方式登录的话需要设置开启在线登录

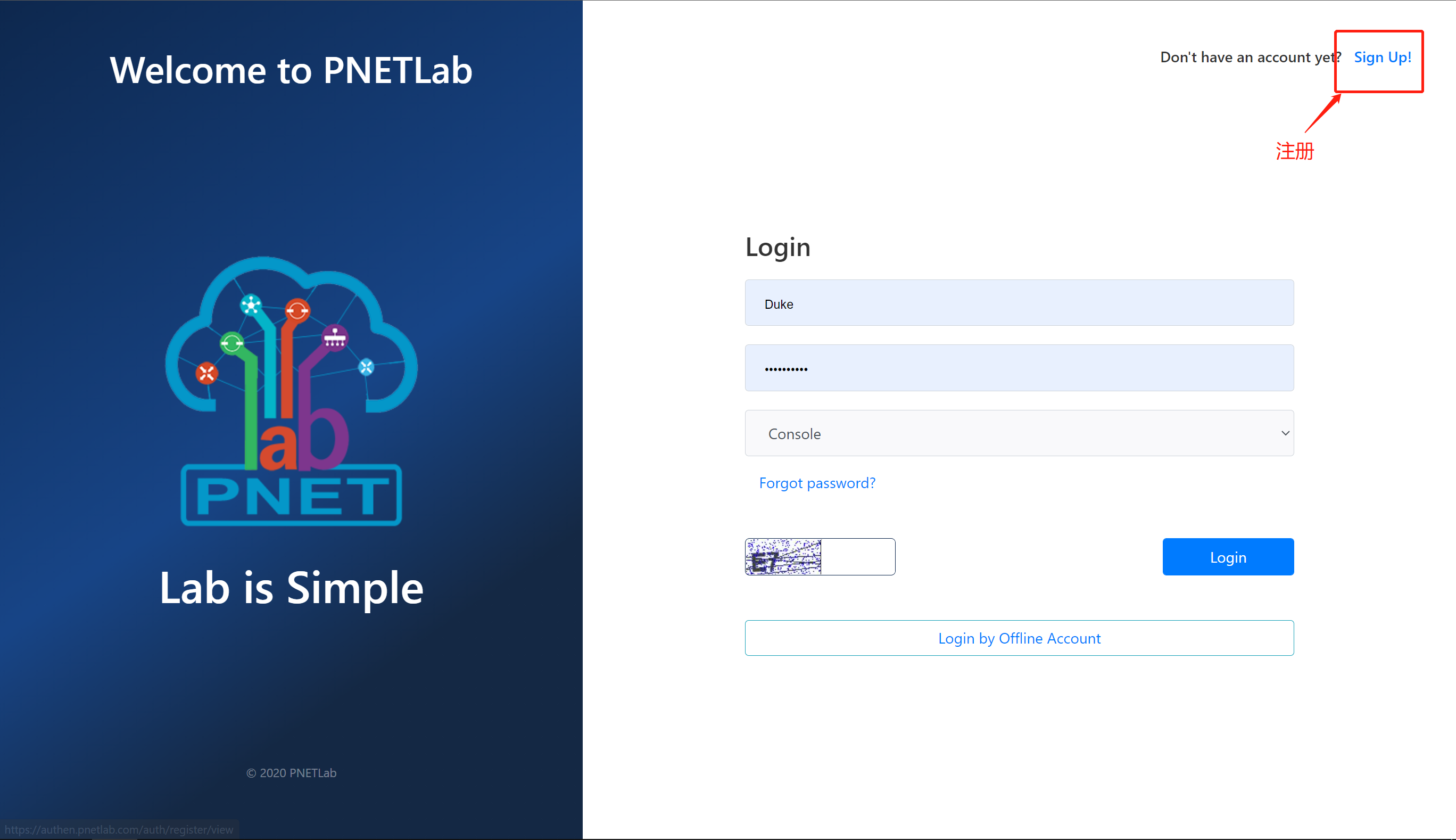

退出重新以在线方式登录或注册
四、IOL、Dynamips、QEUM镜像导入 ***上传完镜像打开SSH登录到PNETlab修正镜像权限 ***每次上传完镜像都需要修正镜像权限 /opt/unetlab/wrappers/unl_wrapper -a fixpermissions

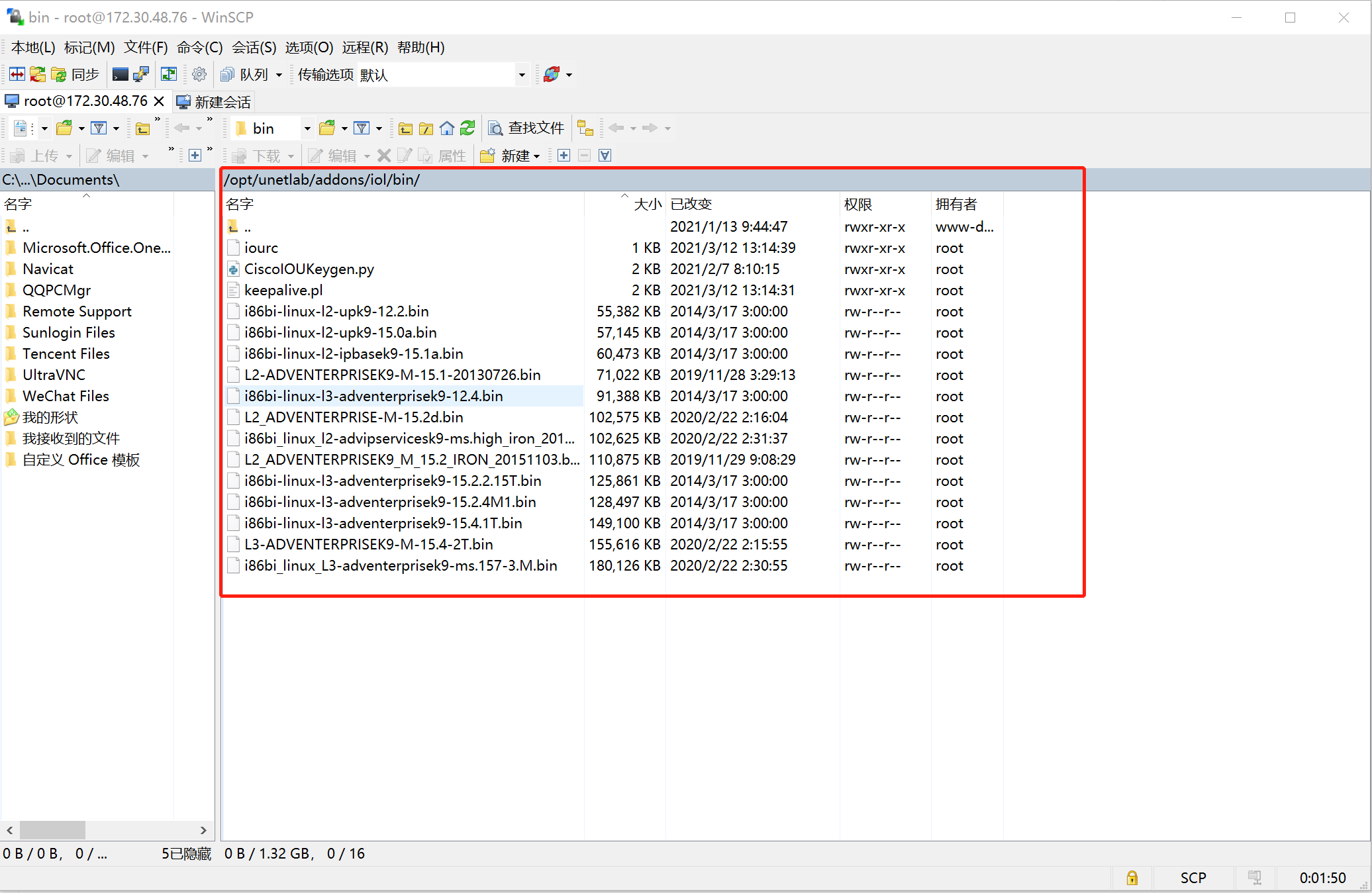

4.1导入IOL（使用WinSCP将IOL镜像上传至：/opt/unetlab/addons/iol/bin）

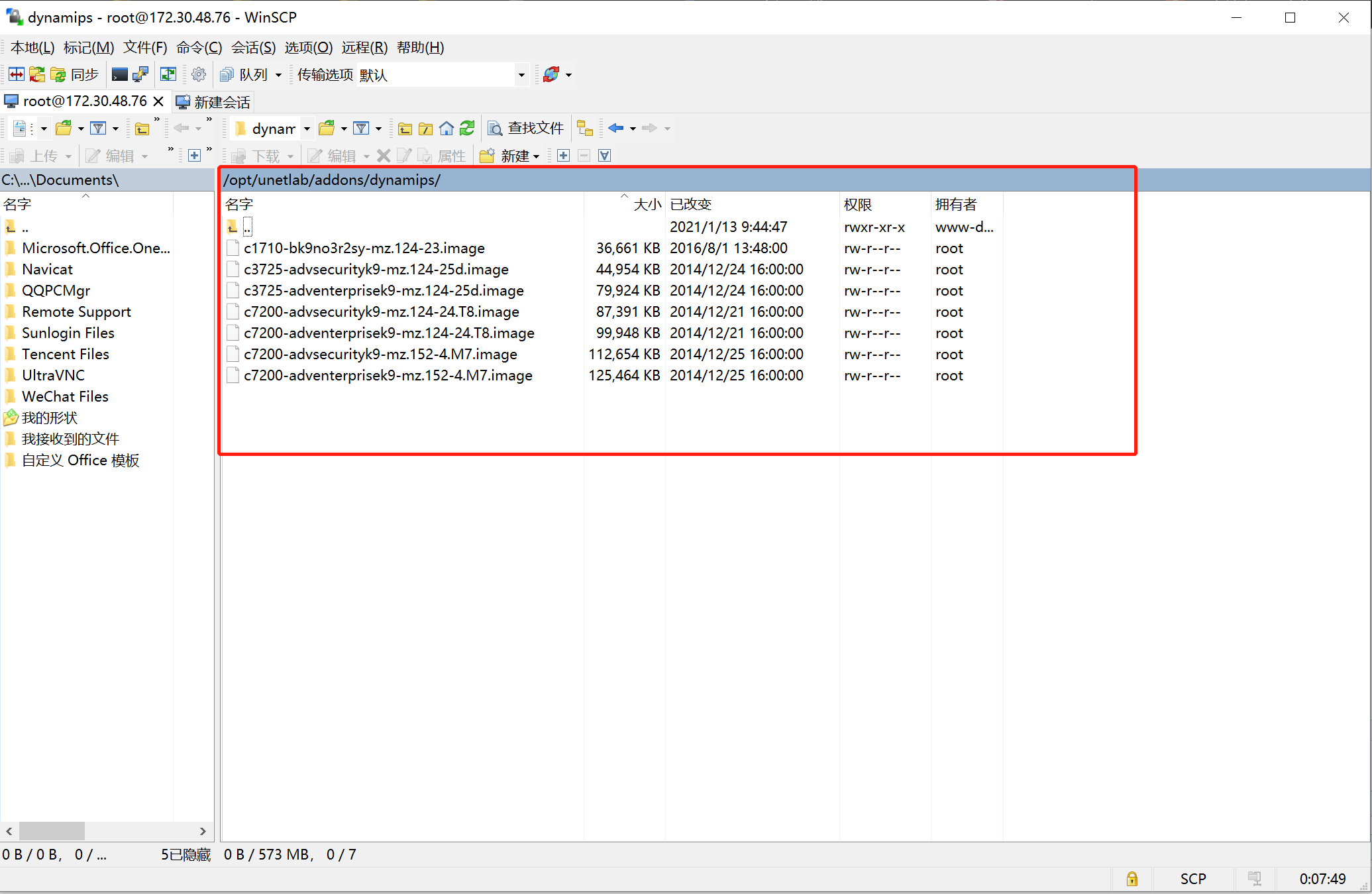

4.2导入Dynamips（使用WinSCP将IOL镜像上传至：/opt/unetlab/addons/dynamips）

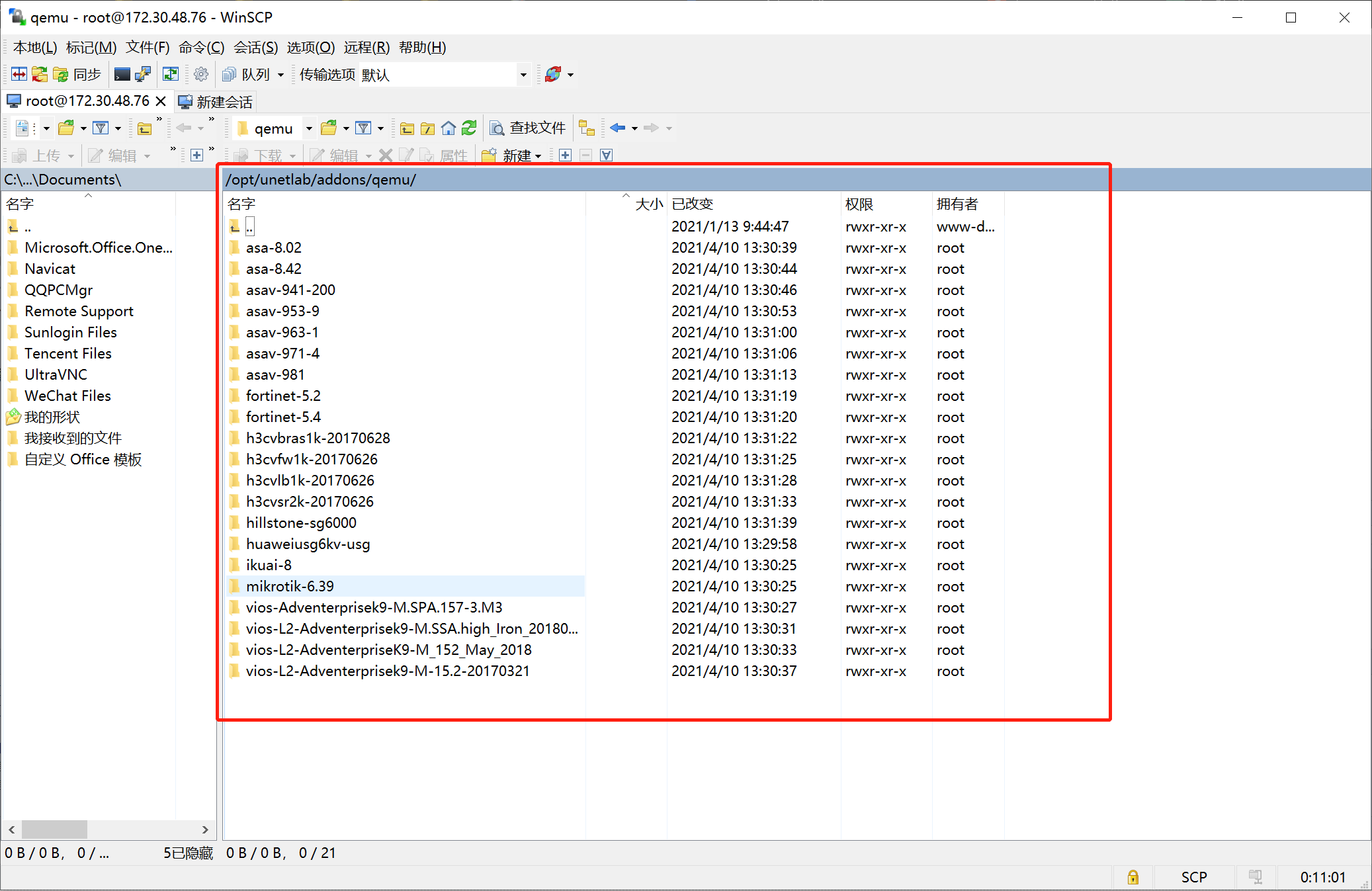

4.3导入Qeum（使用WinSCP将IOL镜像上传至：/opt/unetlab/addons/dynamips）

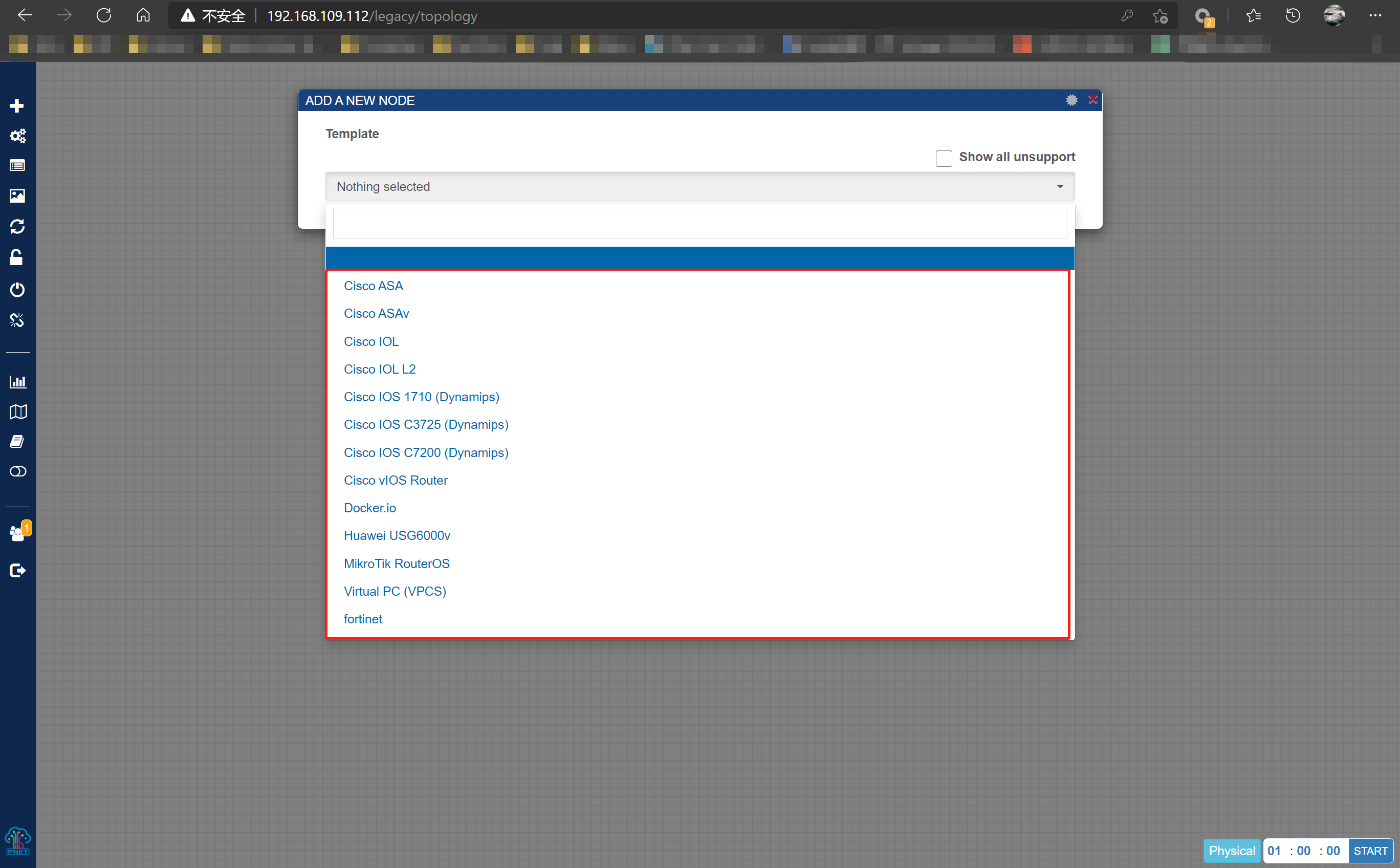

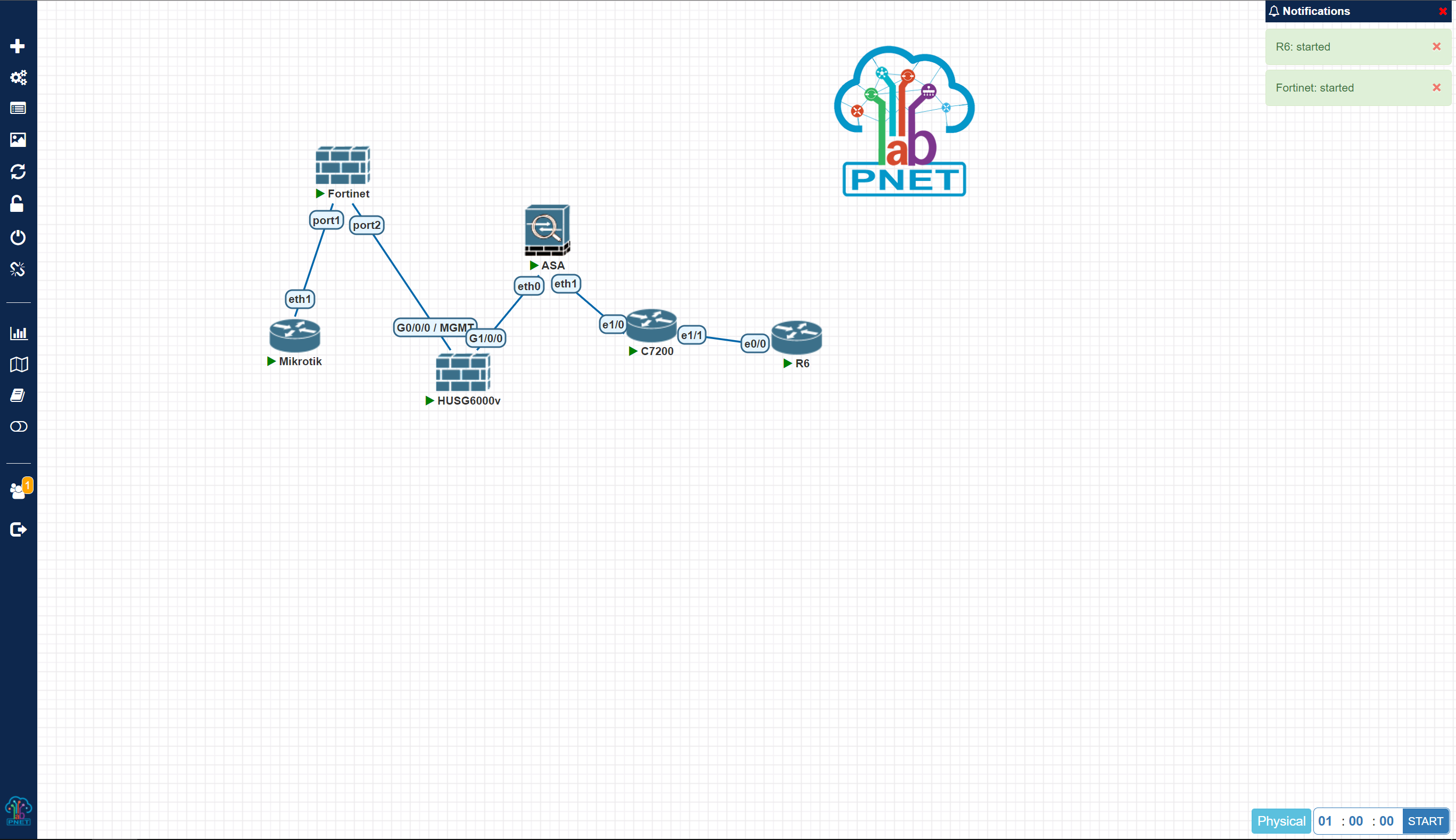

4.4镜像上传、修正权限全部完成就可以使用刚刚上传的镜像了

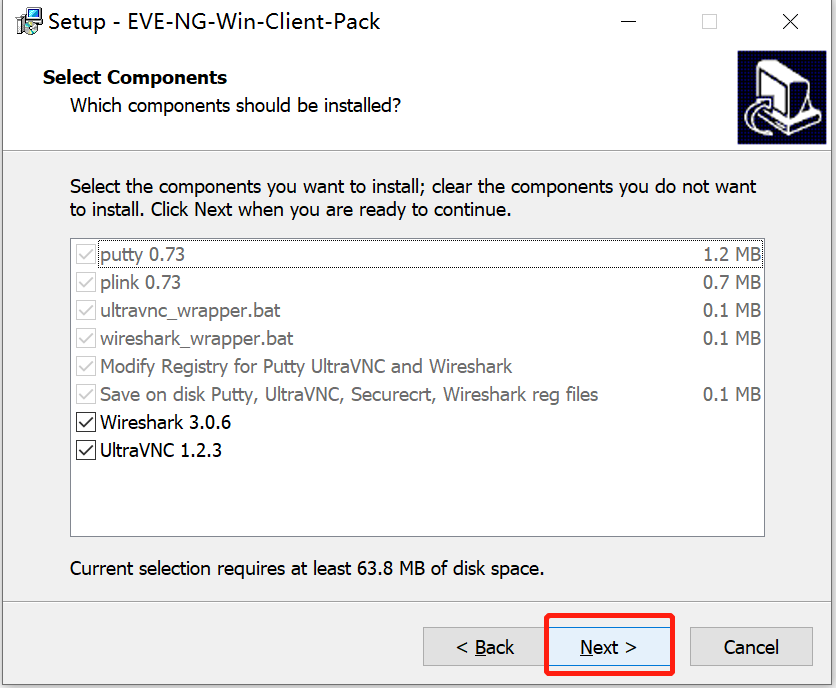

五、客户端插件安装配置 5.1安装EVE-NG-Win-Client-Pack-2.0.exe

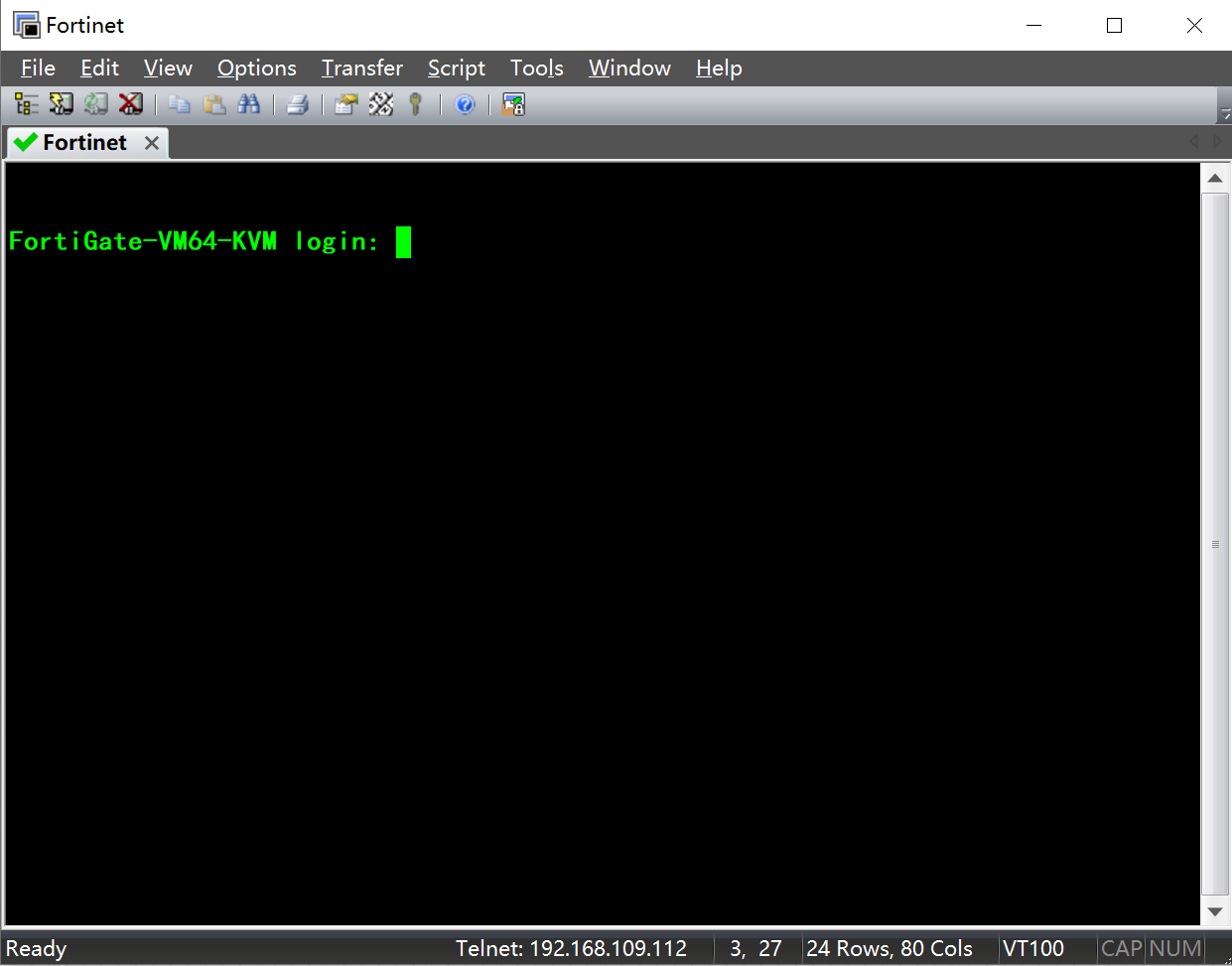

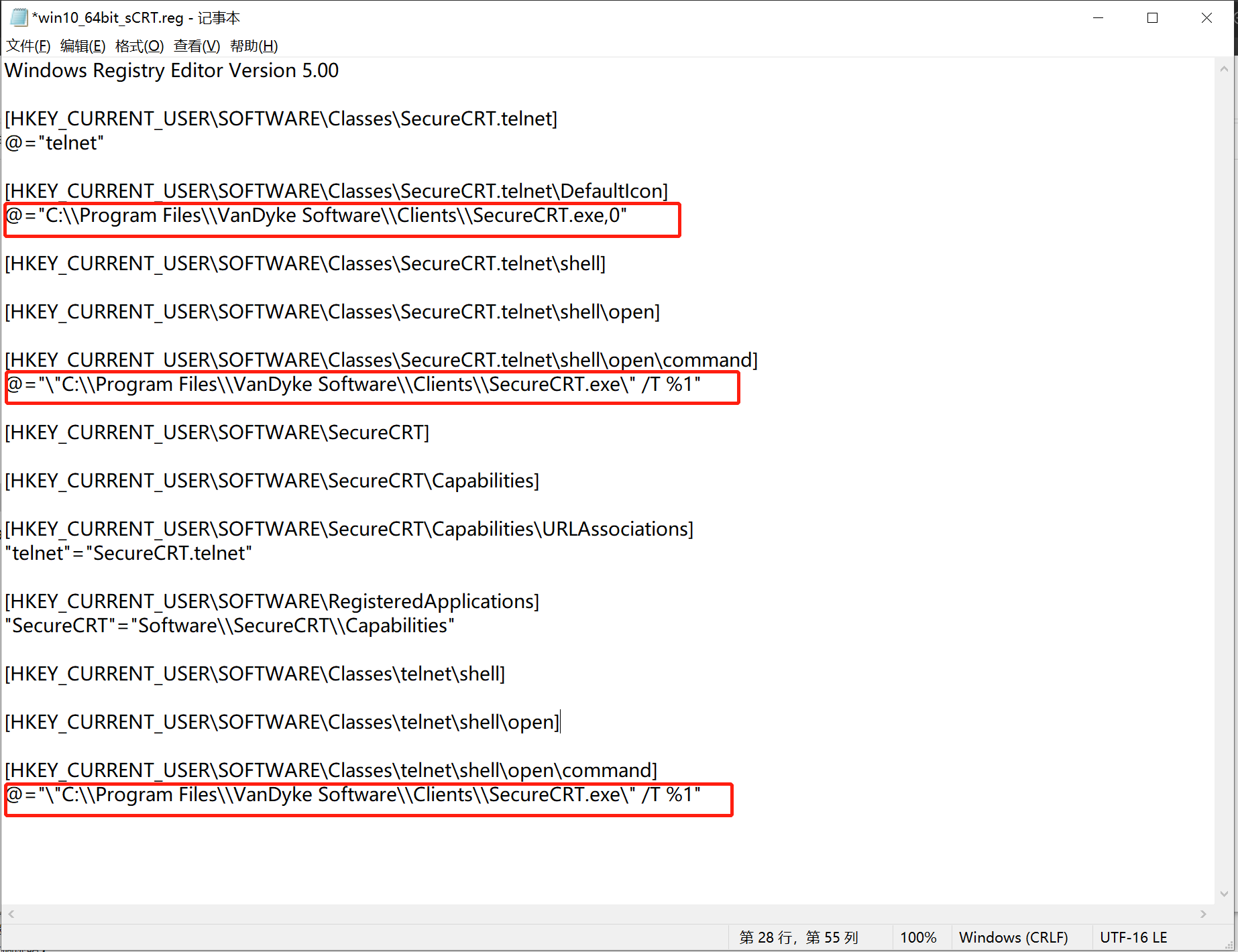

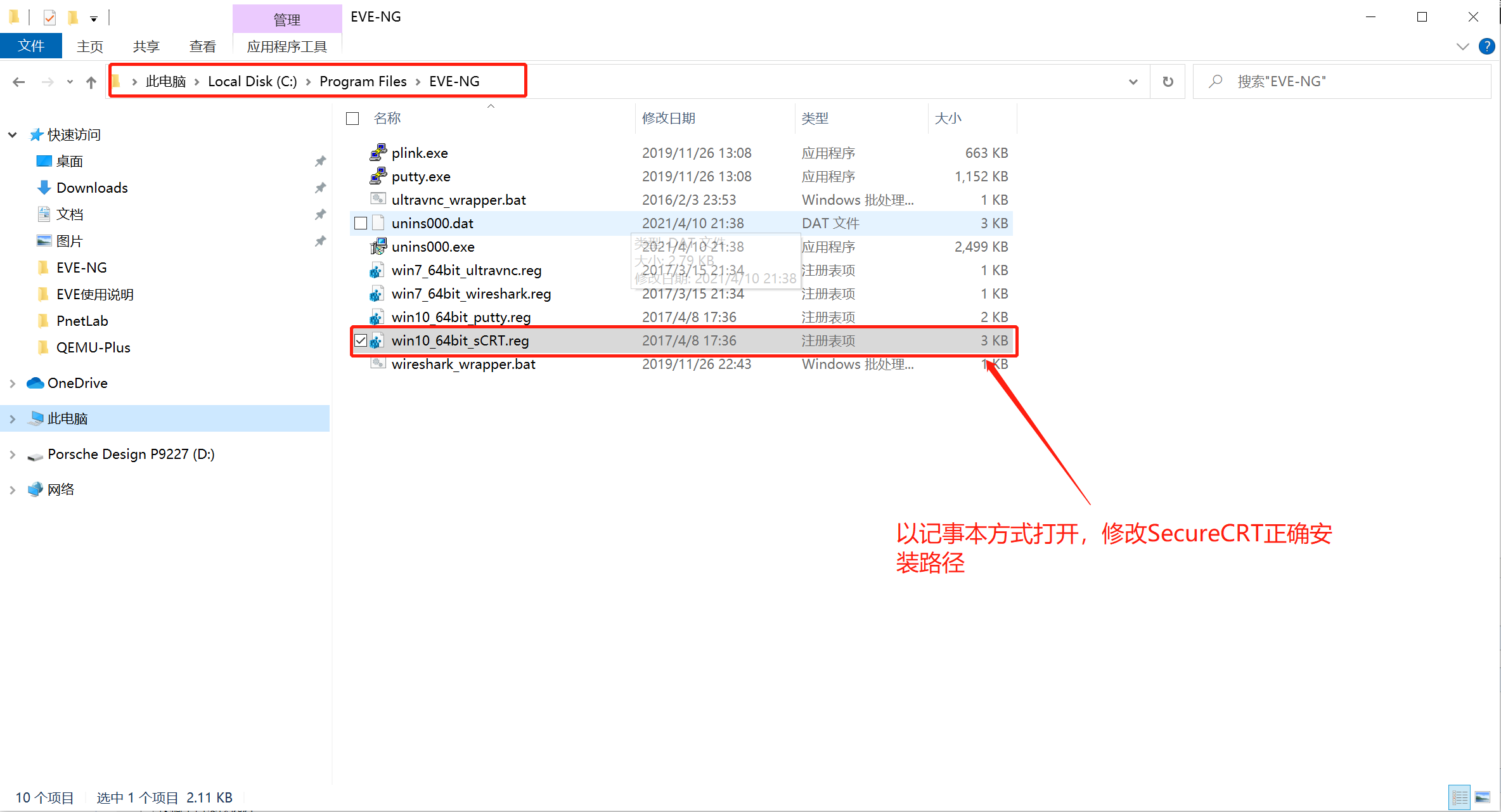

5.2关联SecureCRT 修改完成后双击添加至注册表

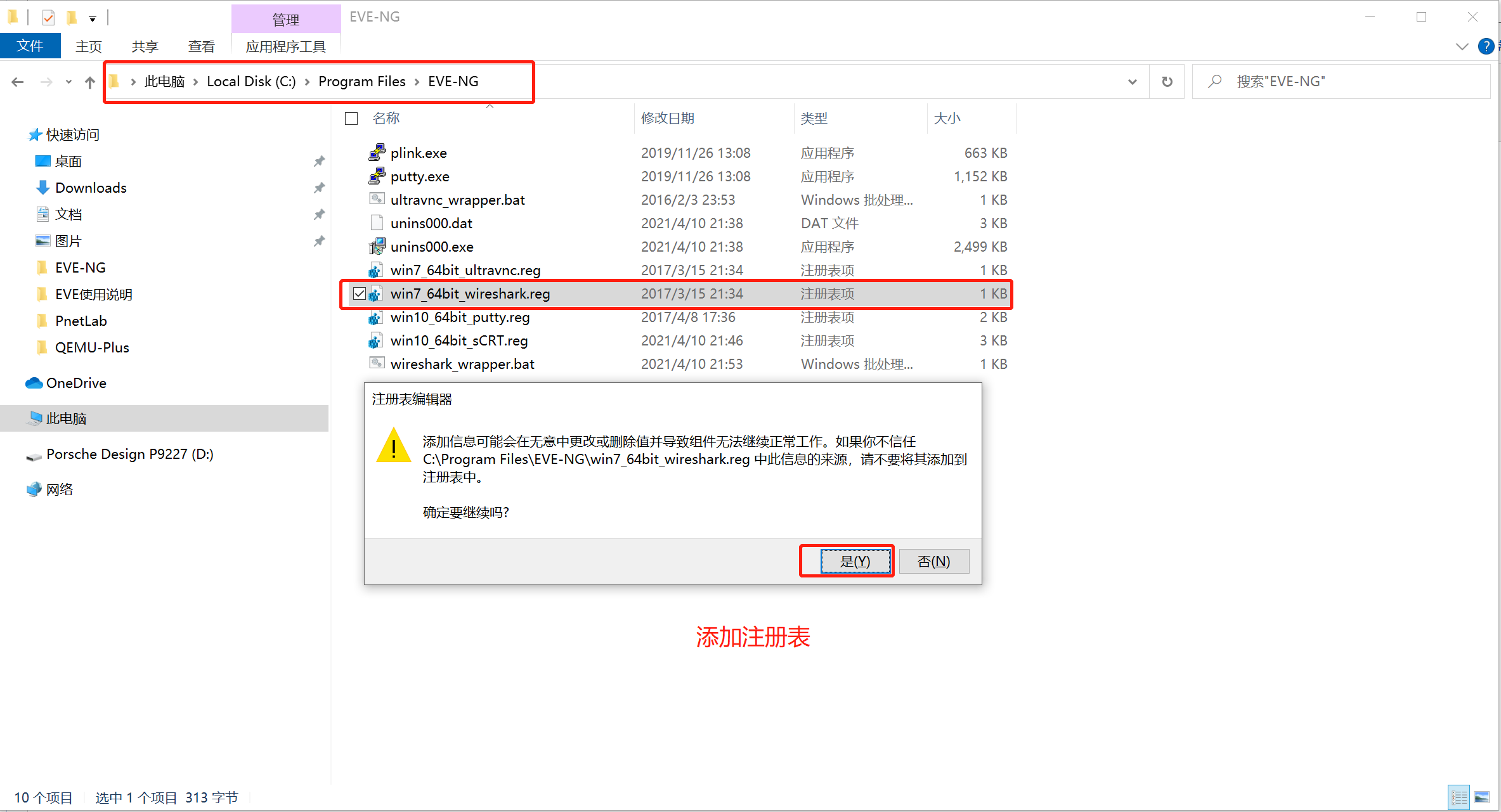

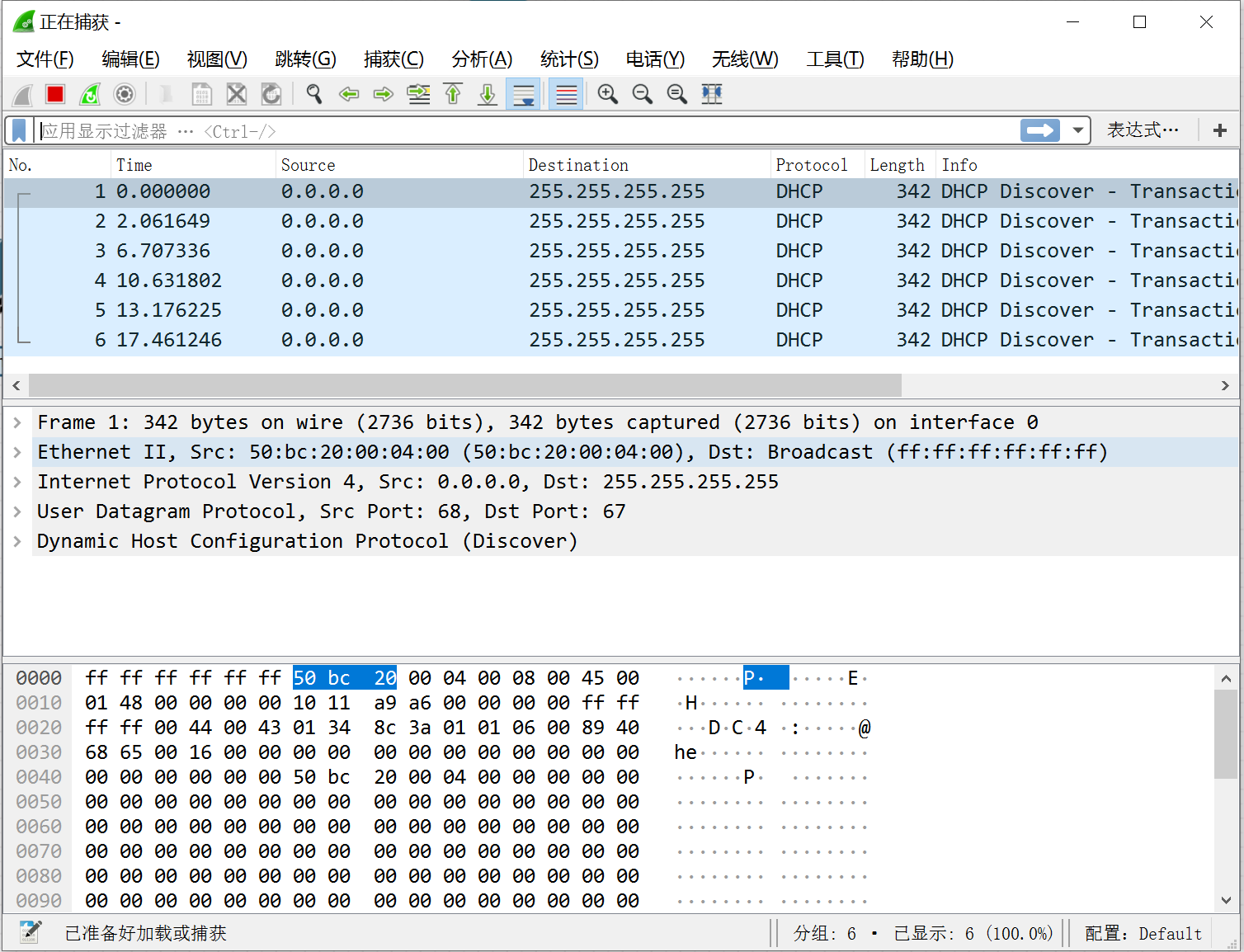

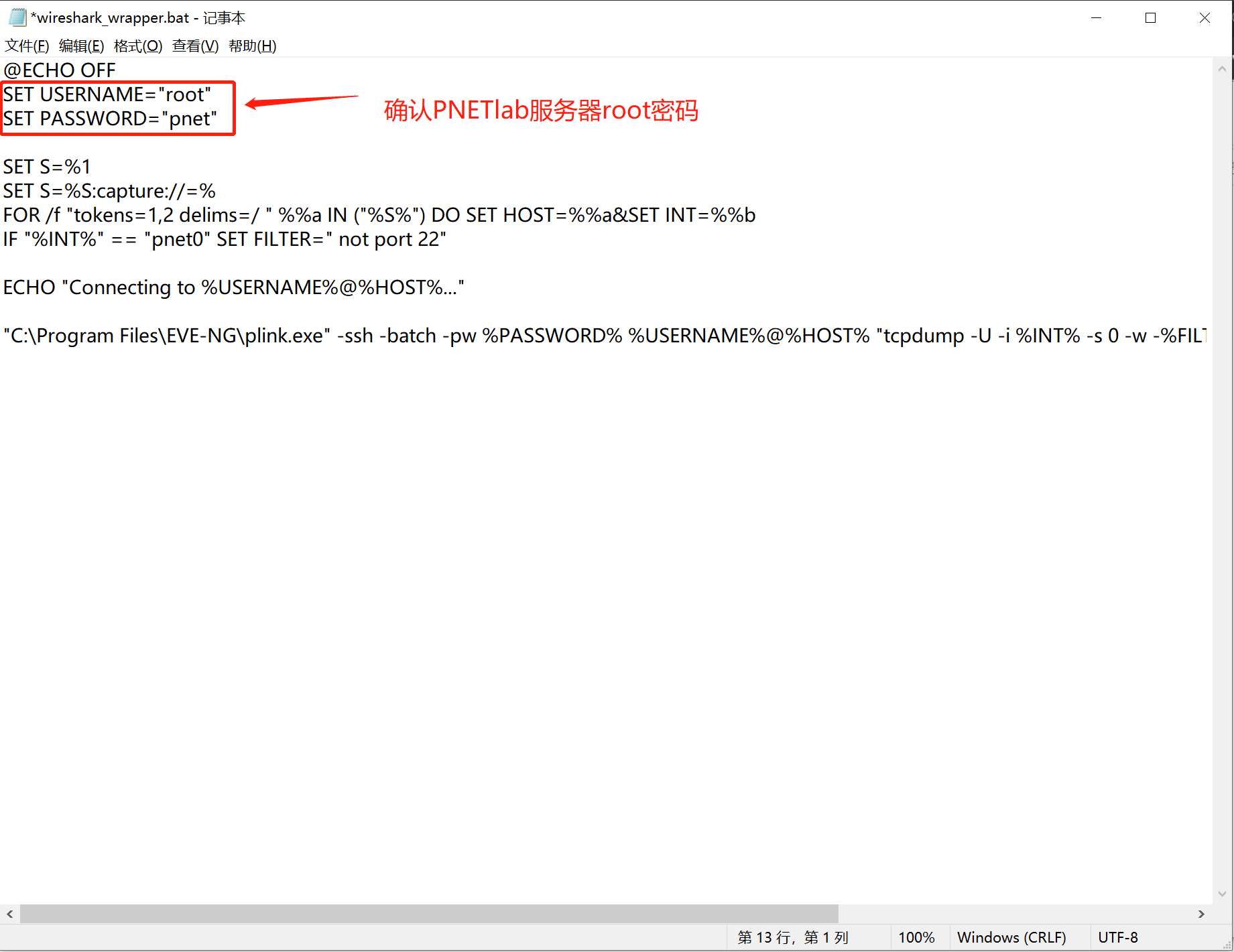

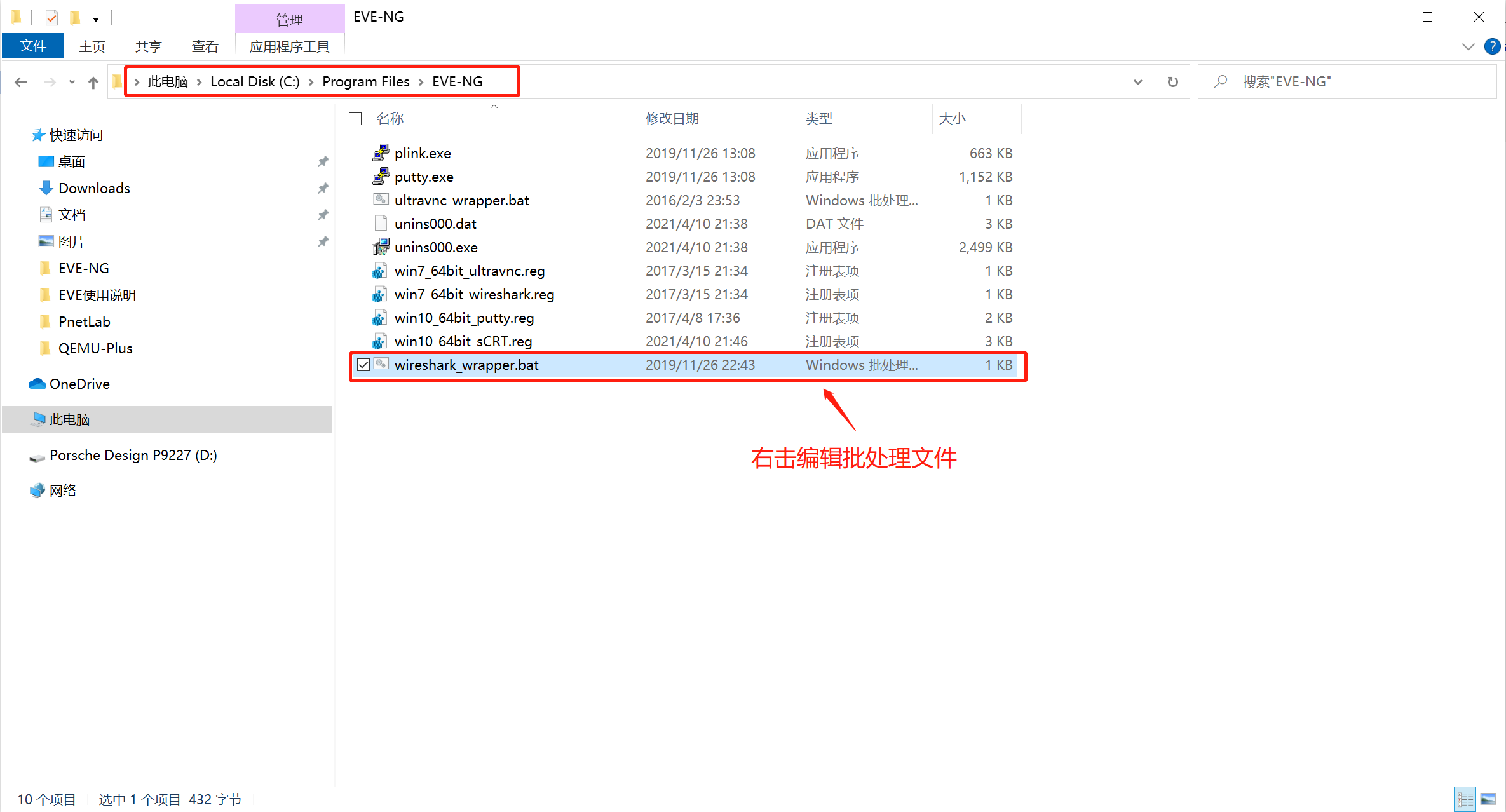

5.3关联Wireshark抓包软件

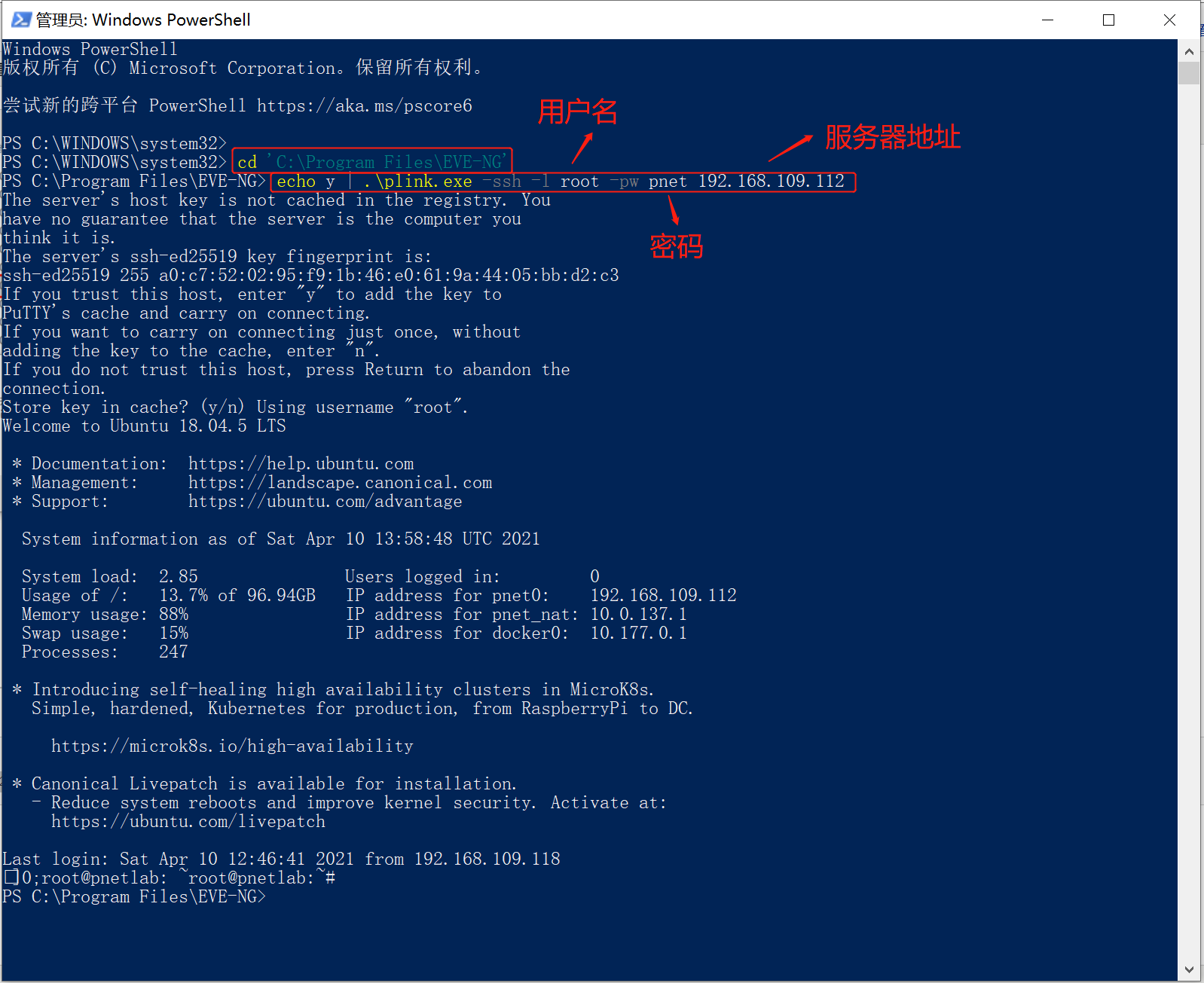

**********打开WindowsPowerShell运行如下命令： cd 'C:\Program Files\EVE-NG' echo y | .\plink.exe -ssh -l root -pw pnet 192.168.109.112
教程制作不易，转发请注明出处，此教程同样适用于EVE-NG设置 (责任编辑：) |
